FX5U三菱PLC内置模拟量输入输出的接线方式
这里针对FX5UCPU模块内置模拟量输入输出端子的接线进行说明，CPU模块内置模拟量输入输出规格如下：
1、CPU模块内置模拟量输入规格
  [模拟量输入点数] 2点(2通道)
  [模拟量输入] 电压：DC 0~10V (输入电阻115.7kΩ)
  [数字输出] 12位 无符号 二进制
  [软元件分配] SD6020(通道1的输入数据)、SD6060(通道2的输入数据)
  [输入特性、最大分辨率] 数字输出值0~4000,最大分辨率2.5mV
  [精度(相对于数字输出值满刻度的精度)]
   . 环境温度25±5：±0.5%以内 （±20digit(digit为数字值) ）
   . 环境温度0~55：±1.0%以内 （±20digit (digit为数字值)）
   . 环境温度-20~0：±1.5%以内 （±20digit(digit为数字值)）
  [转换速度] 30μs/通道 （数据更新为每个运算周期）
  [绝对最大输入] -0.5V、+15V
  [绝缘方式] 与CPU模块不绝缘、输入端子间为(通道间)不绝缘
  [输入输出占用点数] 0点 （与CPU模块最大输入输出点数无关）
  [使用端子排] 欧式端子排
2、CPU模块内置模拟量输出规格
  [模拟量输出点数] 1点 （1通道）
  [数字输入] 12位 无符号 二进制
  [模拟量输出] 电压：DC 0~10V （外部负载电阻2k～1MΩ）
  [软元件分配] SD6180(通道1的输出设定数据)
  [输出特性、最大分辨率] 数字输入值0~4000，最大分辨率2.5mV
  [精度（相对于模拟量输出值满刻度的精度）]
   . 环境温度25±5：±0.5%以内 （±20digit(digit为数字值) ）
   . 环境温度0~55：±1.0%以内 （±20digit (digit为数字值)）
   . 环境温度-20~0：±1.5%以内 （±20digit(digit为数字值)）
  [转换速度] 30μs （数据更新为每个运算周期）
  [绝缘方式] 与CPU模块内部不绝缘
  [输入输出占用点数] 0点 （与CPU模块最大输入输出点数无关）
  [使用端子排] 欧式端子排

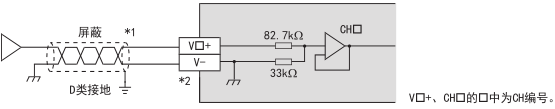

【FX5U模拟量输入接线】

 *1 模拟量输入线使用双芯的带屏蔽双绞线电缆，且接线时请与其他动力线或容易受电感影响的线隔离。
 *2 不使用的通道请将“Vo+”端子和“V-”端子短路。

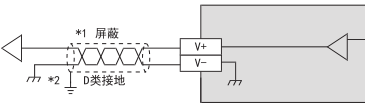

【FX5U模拟量输出接线】

*1 模拟量输出线使用双芯的带屏蔽双绞线电缆，且接线时请与其他动力线或容易受电感影响的线隔离。
*2 屏蔽线请在信号接收侧进行一点接地。
