FX5U系列三菱PLC系统中各模块的使用数量

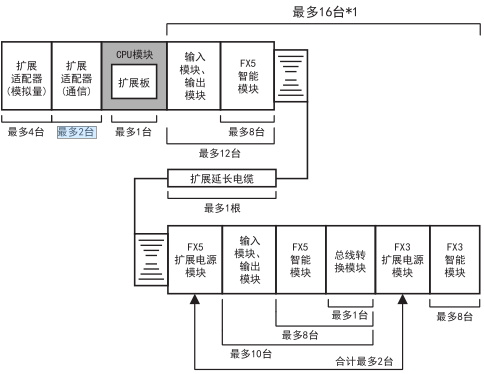

FX5U系列CPU模块在每个系统中可连接的扩展设备台数有限制。

*1 扩展电源模块、连接器转换模块不含在连接台数中。
 【系统整体的限制】
 . 扩展模块：在系统整体中最多可连接16台(除扩展电源模块，连接器转换模块)
 . 扩展电源模块：在系统整体中最多可连接2台。
 . 连接器转换模块：在系统整体中最多可连接1台。
 . 扩展延长电缆：在系统整体中最多可连接1根。
 . 总线转换模块：在系统整体中最多可连接1台。
1、FX5U输入输出点数
  FX5UCPU模块可在扩展设备输入输出点数(最大256点)与远程I/O点数(最大384点)合计512点以下进行控制。
2、消耗电流

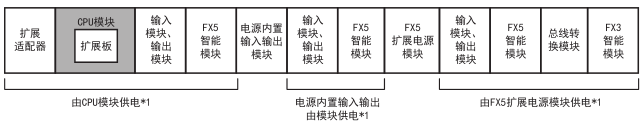

  未内置电源的扩展设备的电源由CPU模块、电源内置输入输出模块或扩展电源模块等供电。
  扩展设备的连接台数需要根据此电源容量确定。

  *1 输入模块的输入回路由供给电源或外部电源供电。但是，DC电源型中没有供给电源。
3、FX5U扩展设备使用时的限制
  . 扩展连接器型模块
    使用扩展连接器型的模块时需要FX5-CNV-IF。
  . 高速脉冲输入输出模块的限制
    高速脉冲输入输出模块最多可连接4台到系统上。
  . 总线转换模块的使用，FX5扩展模块只可连接在总线转换模块右侧
    1)、使用FX3的扩展模块时需要总线转换模块。此外FX3的扩展模块只可连接在总线转换模块的右侧。
    2)、使用FX3扩展电源模块时最多8台，不用FX3扩展电源模块时最多6台智能功能模块。
  . 智能功能模块的限制
    智能功能模块中分别会有台数、扩展顺序的限制，需要注意。
    FX5-CCLIEF 系统只可连接1台。
    FX3U-2HC 系统可连接2台。
             不使用FX3U-1PSU-5V时，请连接在总线转换模块后。
    FX3U-16CCL-M 系统只可连接1台。
    FX3U-64CCL 系统只可连接1台。
    FX3U-128ASL-M 系统只可连接1台。
4、扩展延长电缆的使用
  . 扩展延长电缆的连接目标为扩展电缆型模块(FX5-1PSU-5V、内置电源输入输出模块除外)的情况下，需连接器转换适配器(FX5-CNV-BC)。
  . 在同一系统内连接总线转换模块时，请在扩展延长电缆后连接FX5-1PSU-5V或电源内置输入输出模块。
  . FX3扩展模块中不能使用。
