三菱PLC温度调节模块FX3U-4LC的电源接线
  FX3U-4LC型温度调节模块是拥有4通道输入(热电偶、测温电阻、低电压输入)、4点输出(集电极开路晶体管)及4点CT输入且用于进行温度控制的特殊功能模块。

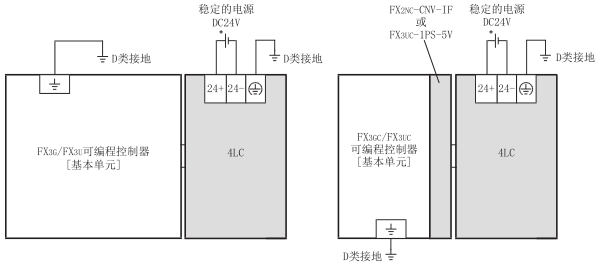

1、FX3U-4LC电源接线
  请与所连接可编程控制器的基本单元同时或者先于基本单元对4LC上电。切断电源时，请确认系统安全性，然后同时断开基本单元、FX3U-4LC、其他扩展设备(包括特殊扩展设备)的电源。

2、FX3U-4LC接地
  请按下列项目进行接地。
  . 请进行D类接地。(接地电阻：100Ω以下)
  . 请尽可能采用专用接地。
    无法采用专用接地时，请采用下图的“共用接地”。

  . 请将接地点尽可能设置在该4LC的附近，缩短接地线的距离。
