FX5U三菱PLC模块FX5-CCLIEF的接线

 FX5U三菱PLC模块FX5-CCLIEF的接线
以下针对使用CC-Link IE现场网络时的接线有关内容进行说明。
一、FX5-CCLIEF接线方法
 以太网电缆的安装、拆卸方法如下所示。
 1、安装方法
   1)、将FX5-CCLIEF和对方设备的电源置为OFF。
   2)、在注意连接器方向的基础上,将以太网电缆的连接器按压入FX5-CCLIEF中直至发出“咔擦”声。
   3)、向前轻轻拉拽,确认已切实安装。
   4)、将FX5-CCLIEF和对方设备的电源置为ON。
   5)、确认连接有以太网电缆的端口的LINK LED是否灯亮。 *1
   *1 从连接电缆开始到LINK LED灯亮为止的时间,有可能会有偏差。通常需要数秒灯亮。但是,根据线路上设备的状态,也有可能反复进行连接处理,时间更加延迟。
 【要点】
  可以使用P1以及P2双方的连接器。
  . 星形连接中仅使用1个连接器的情况下,P1连接器及P2连接器中的任意一个都可以连接。

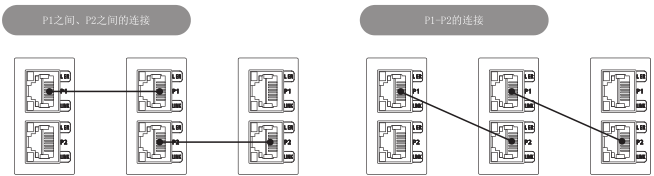

  . 线形连接以及环形连接中使用2个连接器的情况下,可以进行P1之间、P2之间的连接或P1-P2的连接。

 2、拆卸方法
   1)、将FX5-CCLIEF的电源置为OFF。
   2)、在按压以太网电缆固定抓的同时,拔出以太网电缆。
 【注意事项】
  . 以太网电缆必须放入导管中,或者通过夹具进行固定处理。如果未将电缆放入导管中或未通过夹具进行固定处理,则由于电缆的晃动或移动、不经意的拉拽等可能导致模块或电缆破损、电缆连接不良引发误动作。
  . 请勿用手触碰电缆侧连接器及模块侧连接器的芯线部分,或使其附着脏物或灰尘。如果附着手上的油污、脏物、灰尘,则有可能会增加传送损失,导致无法正常数据链接。
  . 关于所使用的以太网电缆,请确认是否有断线或短路、连接器的连接是否有问题。
  . 请勿使用固定抓折断的以太网电缆。如果使用固定抓折断的以太网电缆,有可能导致电缆脱落及误动作。
  . 请用手握住以太网电缆的连接器部分进行安装及拆卸。如果在与模块相连接的状态下拉拽电缆,有可能导致模块及电缆破损、电缆接触不良引起误动作。
  . 对于未连接以太网电缆的连接器,为了防止尘垢及灰尘进入,请安装附带的连接器盖板。
  . 以太网电缆的最大站间距离为100m。但是,根据电缆使用环境,距离有可能变短。详细内容请咨询所使用的电缆的制造商。
  . 以太网电缆的弯曲半径有限制。关于弯曲半径,请确认所使用的以太网电缆的规格。
二、接线用品
 1、以太网电缆
   带双重屏蔽STP直出电缆,RJ45连接器,满足下述规格的电缆:
  . IEEE802.3 (1000BASE-T)
  . ANSI/TIA/EIA-568-B (Category 5e)
 2、集线器
   产业用交换集线器NZ2EHG-T8
