■产品特色

经济基本型主机

▲ 主机点数：10/14/16/20/24/30/32/40/48/60
▲ 程序容量：4k Steps
▲ 通讯端口：内置RS-232与RS-485，兼容MODBUS ASCII / RTU通讯协议。
（10/14/30点数不支持RS-485）
▲ 高速脉冲输出：支持2点(Y0, Y1)高速脉冲输出,最高均可达1kHz。
▲ 内置高速计数器

1相1		1相2		2相2
组数	频宽	组数	频宽	组数	频宽
2/2	20kHz/10kHz	1	20kHz	1	4kHz

■规格参数

EC系列主机

最快基本指令执行时间

3.8µs

MOV指令执行时间

5.04µs

电源供应	输出方式	输入	输出	型号
100~240VAC电源	晶体管	12	8	DVP20EC00T3
100~240VAC电源	继电器	12	12	DVP24EC00R3
100~240VAC电源	晶体管	12	12	DVP24EC00T3
100~240VAC电源	继电器	18	12	DVP30EC00R3
100~240VAC电源	晶体管	18	12	DVP30EC00T3
100~240VAC电源	继电器	16	16	DVP32EC00R3
100~240VAC电源	晶体管	16	16	DVP32EC00T3
100~240VAC电源	继电器	24	16	DVP40EC00R3
100~240VAC电源	晶体管	24	16	DVP40EC00T3
100~240VAC电源	继电器	28	20	DVP48EC00R3
100~240VAC电源	晶体管	28	20	DVP48EC00T3
100~240VAC电源	继电器	36	24	DVP60EC00R3
100~240VAC电源	晶体管	36	24	DVP24EC00T3
100~240VAC电源	继电器	6	4	DVP10EC00R3
100~240VAC电源	晶体管	6	4	DVP10EC00T3
100~240VAC电源	继电器	8	6	DVP14EC00R3
100~240VAC电源	晶体管	8	6	DVP14EC00T3
100~240VAC电源	继电器	8	8	DVP16EC00R3
100~240VAC电源	晶体管	8	8	DVP16EC00T
100~240VAC电源	继电器	12	8	DVP20EC00R3

■使用范围

开关量逻辑控制
利用PLC最基本的逻辑运算，定时，计算等功能实现逻辑控制，可以取代传统的继电器控制，用于单机控制，多机群控制，生产自动线控制例如：机床 注塑机 印刷机械 装配生产线 电镀流水线及电梯的控制等。这是PLC最基本的应用，也是PLC最广泛的应用领域。

运动控制
大多数PLC都有拖动步进电机或伺服电机的单轴或多轴位置控制模块。这一功能广泛用于各种机械设备如对于各种机床，装配机械，机器人等进行运动控制。

过程控制
PLC也都模拟量输入输出。所以PLC可以实现模拟量控制，而且具有PID控制功能的PLC可构成闭环控制。这一功能已广泛用于锅炉 反应堆 水处理 酿酒以及闭环位置控制等方面。

数据处理
现代的PLC都具有数学运算 数据传送 转换 排序和查表等功能，可进行数据采集，分析和处理同时和通过通信接口将这些数据传送给其它智能装置。如计算机数值控制（CN）设备 进行处理。

通信联网
PLC的通信包括PLC与PLC PLC与上位计算机，PLC与其它智能设备之间的通信。
PLC系统与通用计算机可以直接或通过通信处理单元，通信转换单元相连构成网络 以实现信息的交换并可构成“集中管理 分散控制” 的多级分布式控制 满足工厂自动化（FA）系统发展的需要

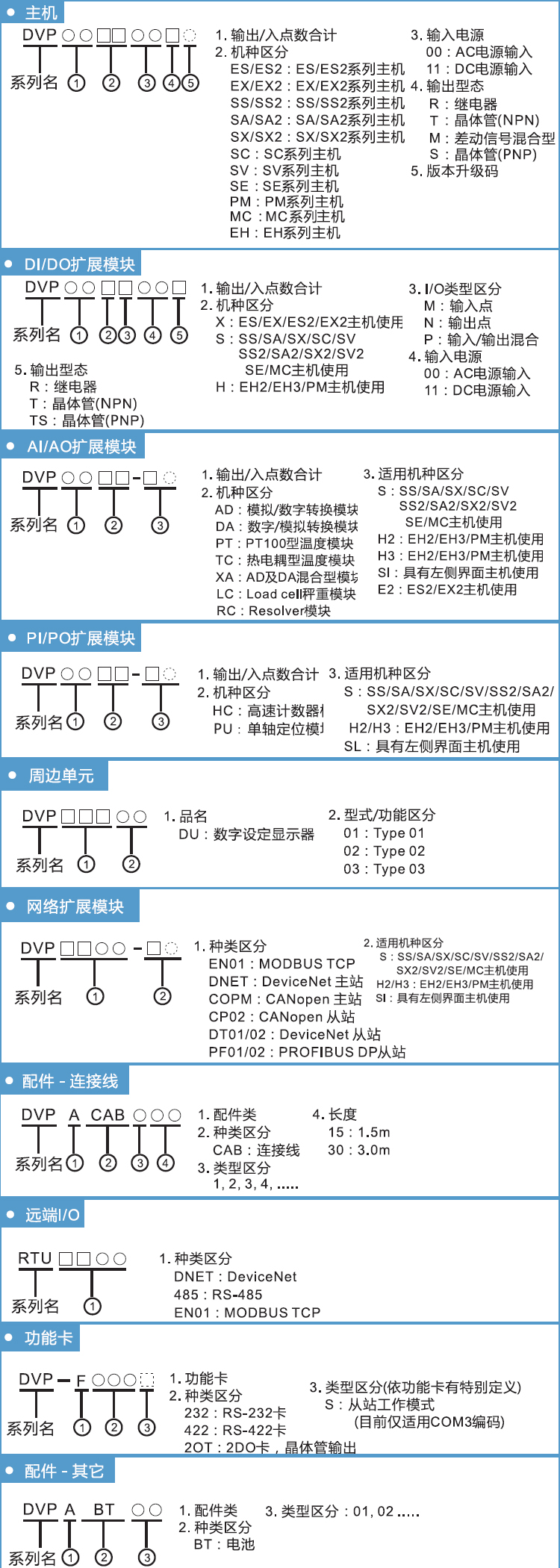

■型号说明
