■产品特色

高功能标准型主机
DVP-EH3
DVP-E系列最高级主机，伟因应更复杂的应用，程序及数据寄存器容量加大

程序容量                                                     数据寄存器容量                                              执行速度

运动控制功能
▶高速脉冲输出：4组200KHz（40点以上T机种）
▶支持4组200kHz硬件高速计数器
▶增加多种运动控制指令，以达到高速精准定位控制功能，有效应用在贴标机、包装机、印刷机等设备上
▶直线/圆弧插补运动控制功能
▶外部输入中断提升为16个中断输入

完整的程序保护功能
▶程序自动备份功能，电池没点程序也不会消失
▶第二备份功能，可存储第二份程序与数据
▶多达4重的PLC密码保护，坚定地守护使用者的知识产权
■规格参数
电源供应          输出方式 输入 输出              型号
100-240VAC         继电器     8    8         DVP16EH00R3
100-240VAC         晶体管     8    8         DVP20EH00R3
100-240VAC         继电器     12  8         DVP20EH00R3
100-240VAC         晶体管     12  8         DVP20EH00T3
100-240VAC         晶体管     16 16         DVP32EH00T3
100-240VAC         继电器     16 16         DVP32EH00R3
100-240VAC          差动       16 16         DVP32EH00M3
100-240VAC         继电器     16 16         DVP32EH00R3-L
100-240VAC         晶体管     16 16         DVP32EH00T3-L
100-240VAC         晶体管      24 16         DVP40EH00T3
100-240VAC         继电器      24 16         DVP40EH00R3
100-240VAC         继电器      24 24         DVP48EH00R3
100-240VAC         晶体管      24 24         DVP48EH00T3
100-240VAC         继电器       32 32         DVP64EH00R3
100-240VAC         继电器       32 32         DVP64EH00T3
100-240VAC         晶体管        40 40         DVP80EH00R3
100-240VAC         晶体管        40 40         DVP80EH00T3

■使用范围

开关量逻辑控制
利用PLC最基本的逻辑运算，定时，计算等功能实现逻辑控制，可以取代传统的继电器控制，用于单机控制，多机群控制，生产自动线控制例如：机

床 注塑机 印刷机械 装配生产线 电镀流水线及电梯的控制等。这是PLC最基本的应用，也是PLC最广泛的应用领域。

运动控制
大多数PLC都有拖动步进电机或伺服电机的单轴或多轴位置控制模块。这一功能广泛用于各种机械设备如对于各种机床，装配机械，机器人等进行运

动控制。

过程控制
PLC也都模拟量输入输出。所以PLC可以实现模拟量控制，而且具有PID控制功能的PLC可构成闭环控制。这一功能已广泛用于锅炉 反应堆 水处理 酿

酒以及闭环位置控制等方面。

数据处理
现代的PLC都具有数学运算 数据传送 转换 排序和查表等功能，可进行数据采集，分析和处理同时和通过通信接口将这些数据传送给其它智能装置。

如计算机数值控制（CN）设备 进行处理。

通信联网
PLC的通信包括PLC与PLC PLC与上位计算机，PLC与其它智能设备之间的通信。
PLC系统与通用计算机可以直接或通过通信处理单元，通信转换单元相连构成网络 以实现信息的交换并可构成“集中管理 分散控制” 的多级分布式

控制 满足工厂自动化（FA）系统发展的需要

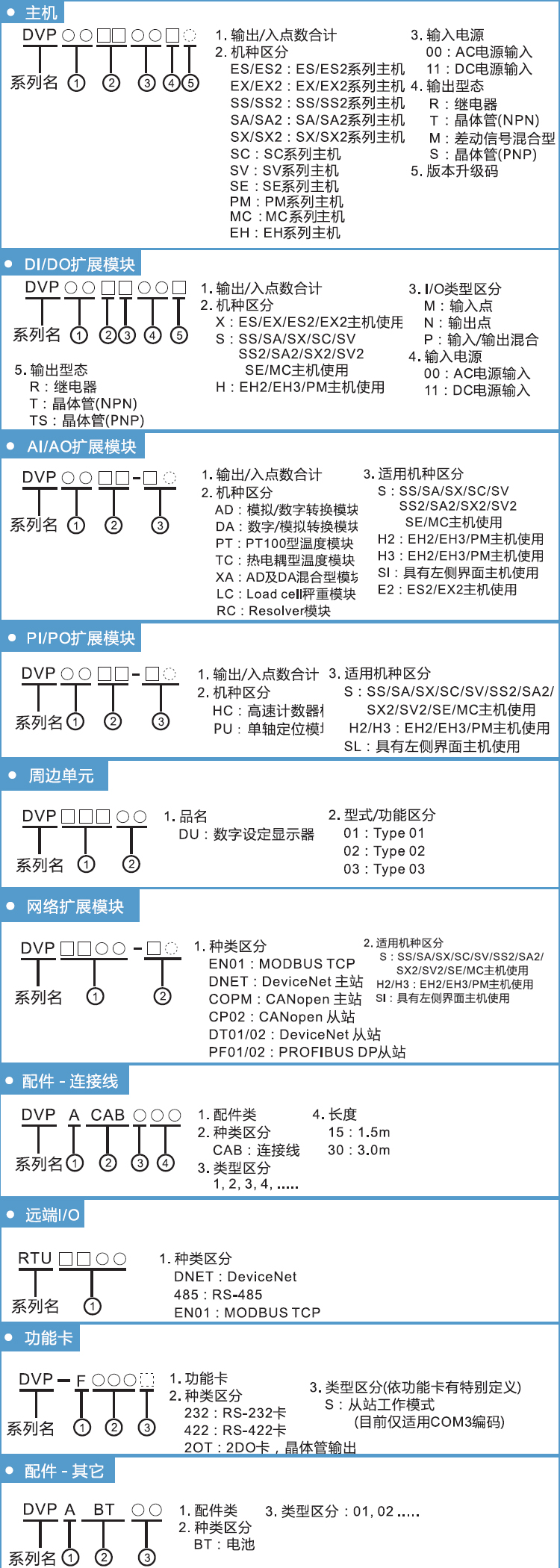

■型号说明

■EH系列数字/模拟模块

数字模块
输出方式   输入   输出          型号
继电器    4    4     DVP08HP11R
晶体管    4    4     DVP08HP11T
继电器    …    8     DVP08HN11R
晶体管    8    8     DVP08HN11T
…    8    …     DVP08HM11N
继电器    8    8     DVP16HP11R
晶体管   16    8     DVP16HP11T
…   32    …     DVP16HP11N
…    …    …     DVP32HM11N
继电器    …   32     DVP32HN00R
晶体管    …   32     DVP32HN00T
继电器   16   16     DVP32HP11R
晶体管   16   16     DVP32HP11T
继电器   24   24     DVP48HP00R
晶体管   24   24     DVP48HP00T
模拟模块
■4点模拟电压（-10V～+10V）/电流（-20mA～+20mA）+1
■输入分辨率14位
■内置RS-485界面   DVP04AD-H2
■4点模拟电压（0V～+10V）/电流（0mA～+20mA）输出+1
■分辨率12位
■内置RS-485界面  DVP04DA-H2
■4点模拟电压（-10V～+10V）/电流（-20mA～+20mA）输入
■2点模拟电压（0V～+10V）/电流（0mA～+20mA）输出
■分辨率12位
■内置RS-485界面 DVP06XA-H2
■4点白金热电阻（Pt100）温度感测器输入+1
■分辨率0.1℃
■内置RS-485界面 DVP04PT-H2
■4点热电耦（J、K、R、T Type）温度感测器输入+1
■分辨率0.1℃
■内置RS-485界面 DVP04TC-H2
■8点热电耦（J、K、R、T Type）温度感测器输入+1
■分辨率0.1℃
■内置RS-485界面 DVP08TC-H2
■4通道差动式模拟电压（-10V～+10V）/电流（-20mA～+20mA）输入
■分辨率16位
■内置RS-485界面 DVP04AD-H3
■4通道模拟电压（-10V～+10V）/电流（0～+20mA）输出
■分辨率16位
■内置RS-485界面 DVP04DA-H3
■4通道差动式模拟电压（-10V～+10V）/电流（-20mA～+20mA）输入
■2道模拟电压（-10V～+10V）/电流（0～+20mA）输出
■分辨率16位
■内置RS-485界面 DVP06XA-H3
系列特殊模块/功能卡
品名 说明
定位模块 单轴200KHZ伺服定位控制扩展模块
高速计时器模块 1CH 高速计数器扩展模块
通讯模块 PROFIBUS  DP从站通讯模块
CANOPEN  从站通讯模块
DeviceNet 从站通讯模块
功能卡 RS-232 通讯口转接功能卡（EH2：COM2；EH3：COM3）
RS-4222 通讯口转接功能卡（EH2：COM2；EH3：COM3）
RS-232 通讯口（COM3）扩展功能卡
RS-485 通讯口（COM3）扩展功能卡
RS-485 通讯口（COM3）扩展功能卡（EH3专用）
2点模拟电压（0V～+10V)/电流（0mA～+20mA)输入
分辨率12位
2点模拟电压（0V～+10V)/电流（0mA～+20mA)输出
分辨率12位
Etherne通讯卡
数字设定器 数字显示器（可显示寄存器、万年历等资料）

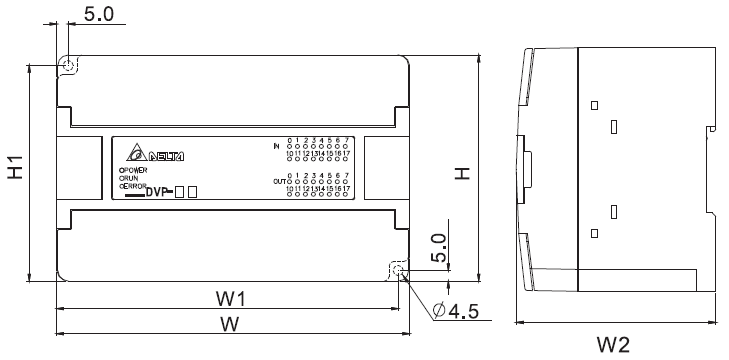

■外观尺寸

机种信号（mm） H H1 W W1 W2
DVP16EH00R3/T3 90 80 113 103 82
DVP20EH00R3/T3 90 80 113 103 82
DVP32EH00M3 90 80 143.5 133.5 82
DVP32EH00M3/T3 90 80 143.5 133.5 82
DVP32EH00R3-L 90 80 143.5 133.5 82
DVP32EH00T3-L 90 80 143.5 133.5 82
DVP40EH00R3/T3 90 80 158.8 153.8 82
DVP48EH00R3/T3 90 80 174 164 82
DVP64EH00R3/T3 90 80 212 202 82
DVP80EH00R3/T3 90 80 276 266 82
