三菱PLC FX系列PLC漏型/源型输入电路的差别

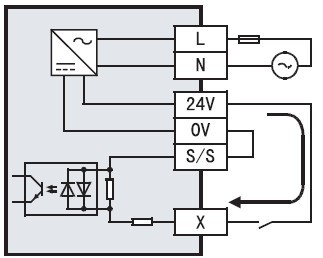

1、漏型输入[-公共端]
   当DC输入信号是从输入(X)端子流出电流然后输入时，称为漏型输入。

   连接品体管输出型的传感器等时，可以使用NPN开集电极型品体管。

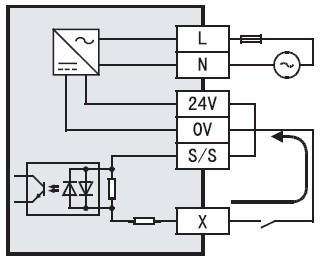

2、源型输入[+公共端]

   当DC输入信号是电流流向到输入(X)端子的输入时，称为源型输入。
   连接品体管输出型的传感器等时，可以使用PNP开集电极型品体管。

以上是三菱PLC漏型(NPN)与源型(PNP)的输入接线图解析，更多三菱PLC产品、三菱PLC编程手册、三菱PLC编程软件、三菱PLC产品应用等资料请拨打电话 13418969887
