三菱PLC采用计数器组成顺序延时接通电路

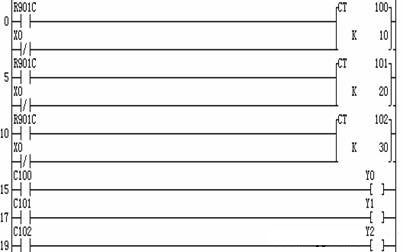

采用计数器组成顺序延时接通电路编写的梯形图，如图所示。当输入Ⅹ0端接通时，计数器CTl00、CT101、CT102分别对R901C开始计数。经10s，CT100有输出其常开触点C100接通，输出继电器Y0为0N。经20s，CT101有输出，使输出Y1为0N。经过30s，CT102有输出，使输出Y2为ON，完成了顺序延时接通的控制功能。

图采用计数器顺序延时接通电路
