FX3U系列三菱PLC的LD与LDI基本指令分析
[概要]
  LD,LDI指令是连接在母线上的触点，和AND指令组合后，也可用在分支起点处。
1、指令格式
 . LD(取)

 . LDI(取反)

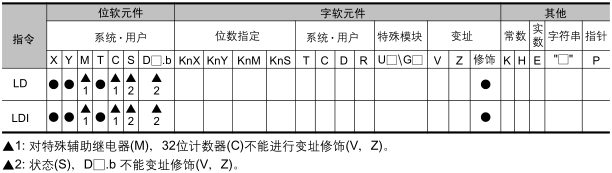

2、对象软元件

[功能和动作说明]

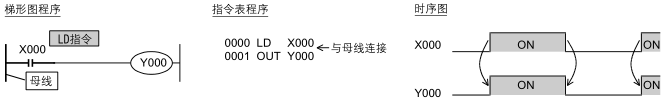

1、LD指令(a触点的逻辑运算开始)

2、LDI指令(a触点的逻辑运算开始)

3、变址修饰
 在LD和LDI指令中使用的软元件，可能过变址寄存器(V,Z)进行修饰。
 (状态S，特殊辅助继电器M，32位计数器C、D□.b不能修饰)

 变址修饰中可以使用V0~V7,Z0~Z7。使用的软元件为输入X、输出Y的时候，变址寄存器(V,Z)的值换算成8进制数后进行加法运算。
 {例} V0的值为10的时候,由X012决定LD触点的ON/OFF。

 执行数据寄存器的位指定时，请在数据寄存器D的编号后输入"."，然后接着输入位编号(0~F)。
 可以使用的数据寄存器仅16位的有效。
 请从低位开始按照0,1,2,...9,A,B,...F的顺序指定位编号。
 {例}上图中，D0的第3位决定LD触点的ON/OFF。
[出错]
 . LD或LDI指令中使用I/O编号，由于变址修饰变成实际上不存在的I/O编号的时候,M8316(I/O实际安装的指定出错)为ON。
 . 使用I/O编号以外的软元件(M,T,C)时，由于变址修饰变成实际上不存在软元件编号的时候,出现运算出错(出借代码：6706)。
