三菱PLC模块QD62高速计数器接线时的注意事项
  为了完全利用QD62型高速计数器模块(QD62、QD62D、QD62E)的功能并确保系统稳定性,必须配备提供具有最低噪音效果的外部接线。
QD62外部接线的注意事项如下：
1、根据输入信号电压的不同，为连接准备好了不同的终端。终端连接电压不正确可能导致功能故障或机械故障。
2、单相输入必须要在A相上进行脉冲输入接线。
3、对于QD62(E/D)来说，如果输入脉冲状态噪音，则将进行计数，并会导致计数差错。
4、要为高速脉冲输入采取下列防止噪音的措施：
  a、必须使用屏蔽双绞电缆并接地。
  b、不要把双绞电缆或输入/输出电缆放在一起。电缆之间至少应相距150毫米(5.9英寸)放置 ,并且尽可能使用最短距离接线。

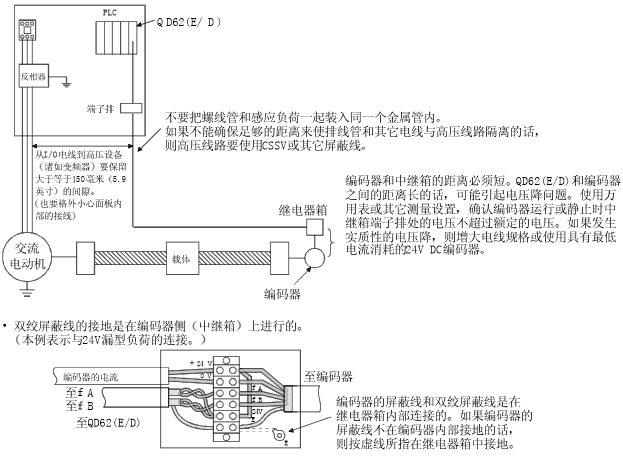

5、以下为一个防止噪音的接线综合措施例子
