三菱触摸屏GS2107-WTBD GS2110-WTBD安装及尺寸

       三菱触摸屏    GOT SIMPLE系列的安装及尺寸规格(GS2107-WTBD安装方法、GS2110-WTBD安装方法、GS2107-WTBD安装尺寸、GS2110-WTBD安装尺寸)
三菱触摸屏GOT SIMPLE系列GS2107-WTBD(7寸)、GS2110-WTBD(10寸)两个产品型号,以下是GOT的接口规格进行说明。
1、安装时必要的柜内尺寸

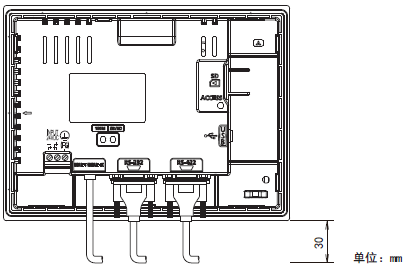

GOT安装时,应考虑以下的柜内尺寸进行安装。(需要的尺寸为纵向显示时将显示部顺时针旋转90度的尺寸)
要点:关于连接电缆
根据GOT上安装的连接电缆的种类,有可能需要超过所记载的尺寸距离。应考虑接头的尺寸和电缆弯曲半径进行设置。

2、面板开孔尺寸

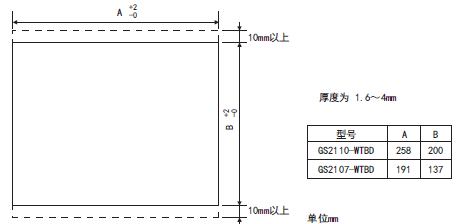

请按照下列尺寸,在面板的表面开安装孔。
此时,为了能装上安装用的金属配件,需要上下分别预留10mm的空间。
. 横向显示时(纵向显示时旋转90度的尺寸)

3、安装位置

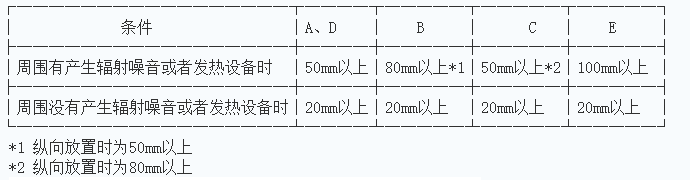

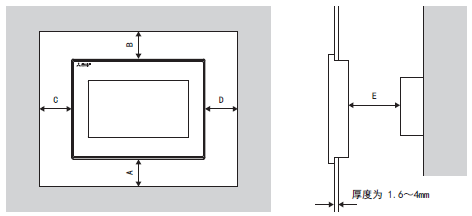

安装GOT时,需要按下图与结构物体及其它设备保持适当的距离。
. 横向显示时(需要的尺寸为纵向显示时显示部顺时针旋转90度的距离)

4、柜内温度和安装角度

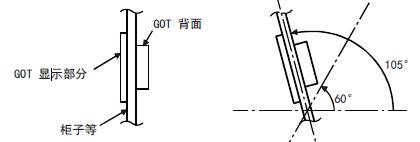

向控制柜内等安装时,应按照下图放置显示器。
横向放置、纵向放置时都一样,如下:
柜内温度40~50℃时的安装角度为60℃~105℃的范围内。

如果使用以上之外的角度,可能造成GOT加速损坏。
柜内温度应控制在0~40℃。
5、安装步骤
将GOT以面板嵌入的方式安装。应按以下步骤进行安装。
此外,请将安装面板的厚度设为1.6~4mm。
1)、插入到面板中时,请将GOT插入面板的正面。
2)、GOT的固定 在GOT的模块固定用孔中,挂上安装用的金属配件(附带),并在规定的扭矩范围(0.36~0.48N·m)内拧紧固定安装螺栓(附带)。
3)、GOT从工厂出货时,在显示部上贴着保护用的膜。在安装完毕后应将其揭下。
