公司主营三菱PLC，三菱Q系列PLC大量现货，QJ71C24N、QJ71C24N-R2、QJ71C24-R2、QJ71C24、QJ71C24N-R4价格优惠，100%正品，质保一年，欢迎来电咨询！

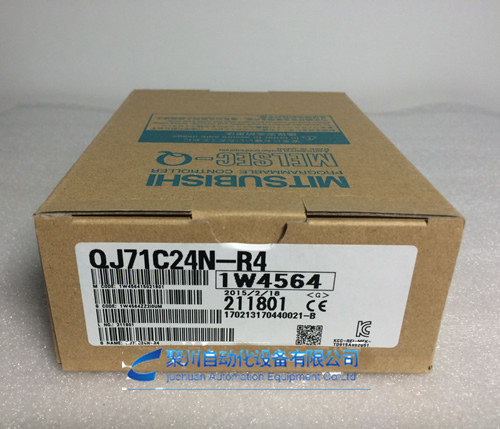

三菱PLC串口通讯模块QJ71C24N-R4产品详细介绍：
【接口】
◆ CH1：RS-422/485标准(双片嵌入式端子排)
◆ CH2：RS-422/485标准(双片嵌入式端子排)
【通信方式】
◆ 线路：全双工通信/半双工通信
◆ MC协议通信：半双工通信
◆ 无顺序协议通信：全双工通信/半双工通信
◆ 双向协议通信：全双工通信/半双工通信
【 同步方式】起止同步方式
【传送速度】
50/300/600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230400bps
·只有在CH1端才可以使用230400bps。(在CH2端不能使用)
·2个接口的合计传送速度可以在230400bps以内使用。
·使用收发数据监视功能时，2个接口的合计传送速度可以在115200bps以内使用。
【数据格式】
◆ 起始位：1
◆ 数据位：7/8
◆ 奇偶位：1(垂直奇偶)/无
◆ 停止位：1/2
【访问循环】
◆ MC协议通信:
安装站可编程控制器CPU的END处理时进行1个请求的处理。
*对于处理请求扫描次数/链接扫描次数，根据请求内容而有所不同。(参阅参考手册)
◆ 无顺序协议通信/双向协议通信:每次发送请求时执行发送，可以进行常时接收。
【出错检查】
◆ 奇偶校验：有全协议对象时通过参数选择奇数/偶数。
◆ 和校验代码：用于MC协议/双向协议时通过参数选择。用于无顺序协议时通过用户登录帧选择。
【传送控制】DC1/DC3(Xon/Xoff)控制、DC2/DC4控制
【线路结构(连接)(*2)】
◆ RS-232：无
◆ RS-422/485：1:1, 1:n, n:l, m:n
【线路结构(数据通信)】
◆ RS-422/485：
·ESC协议通信：1:1, 1:n, m:n
·无顺序协议通信：1:1, 1:n, n:l
·双向协议通信：1:1
【传送距离(总延长距离)】
◆ RS-422/485：最大1200m(总延长距离)
【快闪卡写入次数】 对于同一区域最多10万次
【输入输出占用点数】32点1插槽(I/O分配:智能32点)
【推荐电缆】
◆ RS-232：7/0.127 口P HRV-SV 外径8.5mm以上(冲电线株式会社制 在口部分指定对数)
◆ RS-422/485
SPEV (SB) -MPC-0.2*3P外径约6.5mm(三菱电线工业株式会杜制)
SPEV (SB) -0.2*3P 外径约7.5mm(三菱电线工业株式会杜制)
