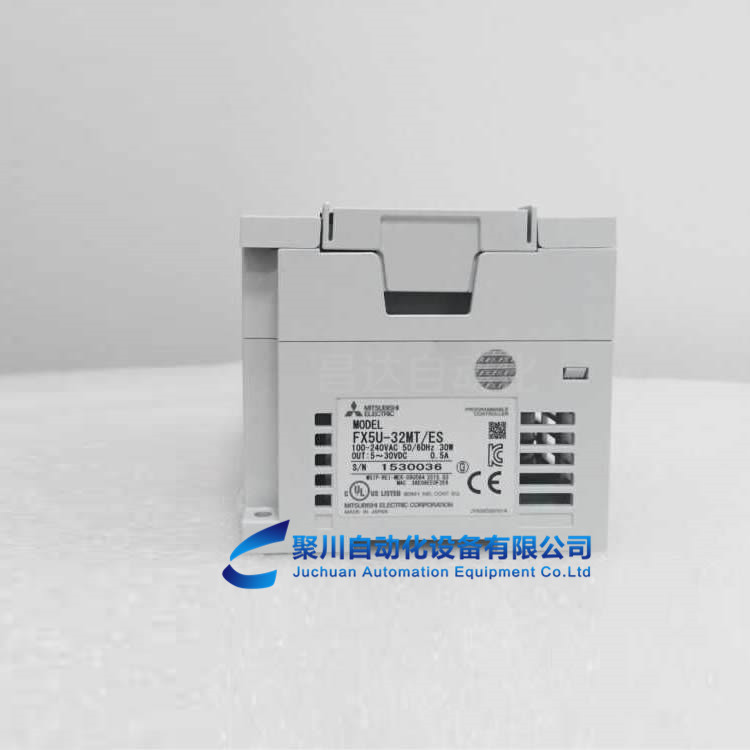

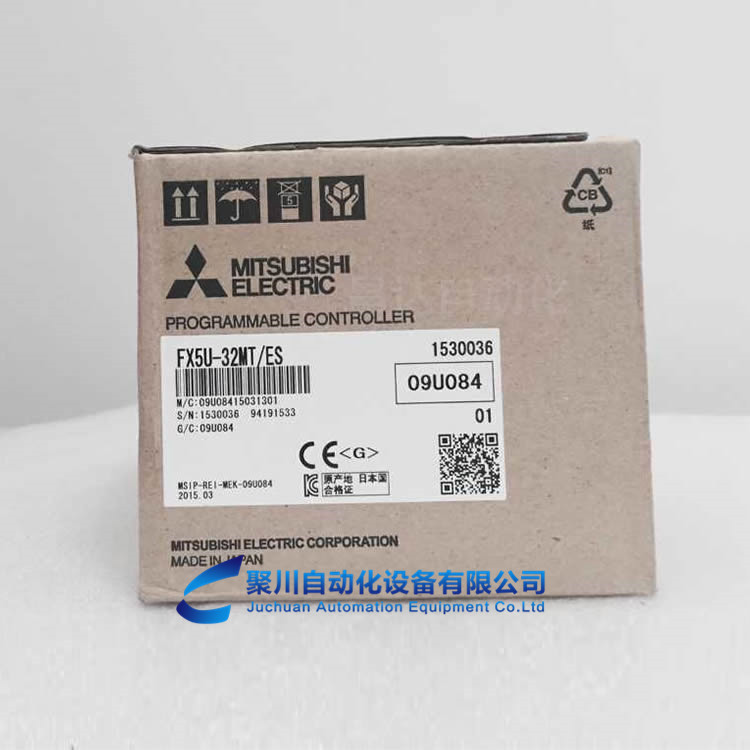

 FX5U-32MT/ES三菱PLC 三菱FX5U完全替代FX3U系列

首页 > 产品中心 > 热卖产品 > 三菱 > FX5U-32MT/ES三菱PLC 三菱FX5U完全替代FX3U系列

一、FX5U功能说明
1、控制规模:32~256点(CPU单元:32/64/80点)
   CC-Link,AnyWireASLINK和Bitty包括远程I/O最大512点
2、程序存储器:64K步
3、内置模拟输入输出:A/D 2通道 12位、D/A 1通道 12位
4、内置SD卡插槽:最大4G字节(SD/ SDHC存储卡)
5、内置以太网端口:10BASE-T/100BASE-TX
6、内置RS-485端口:RS-422 / RS-485标准
7、内置定位:独立的4轴200kHz的脉冲输出
8、内置高速计数器:最大8ch 200kHz高速脉冲输入(FX5U-32M为6ch 200kHz+2ch 10kHz)
销售部专线:13418749887
全国服务热线:13418969887
立即采购
一、FX5U功能说明
1、控制规模:32~256点(CPU单元:32/64/80点)
   CC-Link,AnyWireASLINK和Bitty包括远程I/O最大512点
2、程序存储器:64K步
3、内置模拟输入输出:A/D 2通道 12位、D/A 1通道 12位
4、内置SD卡插槽:最大4G字节(SD/ SDHC存储卡)
5、内置以太网端口:10BASE-T/100BASE-TX
6、内置RS-485端口:RS-422 / RS-485标准
7、内置定位:独立的4轴200kHz的脉冲输出
8、内置高速计数器:最大8ch 200kHz高速脉冲输入(FX5U-32M为6ch 200kHz+2ch 10kHz)

二、FX5UC功能说明
1、控制规模:32~256点(CPU单元:32点)
   CC-Link,AnyWireASLINK和Bitty包括远程I/O最大512点
2、程序存储器:64K步
3、内置SD卡插槽:最大4G字节(SD/ SDHC存储卡)
4、内置以太网端口:10BASE-T/100BASE-TX
5、内置RS-485端口:RS-422 / RS-485标准
6、内置定位:独立的4轴200kHz的脉冲输出
7、内置高速计数器:最大6ch 200kHz高速脉冲输入(+2ch 10kHz)

三、FX5U系列PLC的CPU单元型号
FX5U-32MR/ES:基本单元,内置16入/16出(继电器),AC电源
FX5U-32MT/ES:基本单元,内置16入/16出(晶体管漏型),AC电源
FX5U-32MT/ESS:基本单元,内置16入/16出(晶体管源型),AC电源
FX5U-64MR/ES:基本单元,内置32入/32出(继电器),AC电源
FX5U-64MT/ES:基本单元,内置32入/32出(晶体管漏型),AC电源
FX5U-64MT/ESS:基本单元,内置32入/32出(晶体管源型),AC电源
FX5U-80MR/ES:基本单元,内置40入/40出(继电器),AC电源
FX5U-80MT/ES:基本单元,内置40入/40出(晶体管漏型),AC电源
FX5U-80MT/ESS:基本单元,内置40入/40出(晶体管源型),AC电源
FX5UC-32MT/D:基本单元,内置16入(漏型)/16出(晶体管漏型),DC电源
FX5UC-32MT/DSS:基本单元,内置16入(源型/漏型)/16出(晶体管源型),DC电源

四、FX5U输入/输出扩展模块
1、FX5U输入输出扩展模块
FX5-32ER/ES :16点DC24V(源型/漏型)输入、16点继电器输出、端子台连接
FX5-32ET/ES :16点DC24V(源型/漏型)输入、16晶体管(漏型)输出、端子台连接
FX5-32ET/ESS:16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
FX5-C32ET/DS :16点DC24V(漏型)输入、16晶体管(漏型)输出、连接器连接
FX5-C32ET/DSS:16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
 2、FX5U输入扩展模块
FX5-8EX/ES :8点DC24V(源型/漏型)输入、端子台连接
FX5-16EX/ES:16点DC24V(源型/漏型)输入、端子台连接
FX5-C32EX/D :32点DC24V(漏型)输入、连接器连接
FX5-C32EX/DS:32点DC24V(源型/漏型)输入、连接器连接
 3、FX5U输出扩展模块
FX5-8EYR/ES:8点继电器输出、端子台连接
FX5-8EYT/ES :8点晶体管(漏型)输出、端子台连接
FX5-8EYT/ESS:8点晶体管(源型)输出、端子台连接
FX5-16EYR/ES:16点继电器输出、端子台连接
FX5-16EYT/ES :16点晶体管(漏型)输出、端子台连接
FX5-16EYT/ESS: 16点晶体管(源型)输出、端子台连接
FX5-C32EYT/D:32点晶体管(漏型)输出、连接器连接
FX5-C32EYT/DSS:32点晶体管(源型)输出、连接器连接
 备注:FX5-C开头的只用于FX5UC系列、带*号的可用于FX5UC(必需用FX5-CNV-IFC)

五、FX5U模拟量输入输出模块
FX5-4AD-ADP:4通道输入、DC-10~10V(输入电阻1MΩ)或DC-20~20mA(输入电阻250Ω)
FX5-4DA-ADP:4通道输出、DC-10~10V(外部电阻11k~1MΩ)或DC-20~20mA(外部电阻0~500Ω)

六、FX5U其它模块
FX5-40SSC-S:简单的运动/定位模块,4轴(FX5UC连接时必用FX5-CNV-IFC)
FX5-232-BD:RS-232C通信板,只用于FX5U,最多连1台
FX5-232ADP:RS-232C通信接口,可用于FX5U、FX5UC,最大连2台
FX5-485-BD:RS-485通信板,只用于FX5U,最多连1台
FX5-485ADP:RS-485通信接口,可用于FX5U、FX5UC,最大连2台
FX5-1PSU-5V:FX5扩展电源模块,内部DC5V:1.2A 内部DC24V:0.3A
