三菱PLC定位模块FX2N-10PG高速脉冲1MHz定位模块介绍:

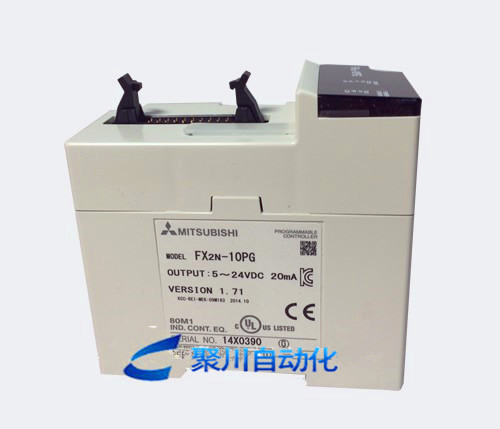

三菱PLC模块 FX2N-10PG脉冲输出定位模块:
1通道高速输出模块(1MHz)
FX2N-10PG独立1高速定位模块价格优惠,现货批发销售!
三菱PLC模块 FX2N-10PG性能规格:
[一般规格]
控制轴数:独立1轴
脉冲输出方式:差动线路驱动方式
脉冲输出形态:脉冲+方向,正向和反向脉冲串
最大输出频率:1MHz
加减速处理:自动梯形加减速,近似S形加减速
控制单位:pulse,毫米,10-4英寸,脉冲
定位范围:
-2,147,483,648~+2,147,483,647 pulse
-2,147,483,648~+2,147,483,647 [*(位置数据倍率)μm]
-2,147,483,648~+2,147,483,647 [*(位置数据倍率)10-4inch]
-2,147,483,648~+2,147,483,647 [*(位置数据倍率)mdeg]
程序语言:顺序程序
位置数据: 1点
手动脉冲发生器的连接:可连接(差动线路驱动器,开路集电极)
绝对位置检测(ABS当前值读取):使用ABS指令序
输入输出占有点数:8点
适用机型:FX2N,FX3U,FX2NC(一定要FX2NC-CNV-IF),FX3UC(FX2NC-CNV-IF或FX3UC-1PS-5V)
重量:0.2KG
电源:DC5V 120mA(单元内部供电)
[输入规格]
控制输入:
控制输入点:3点(START,DOG,PG0)
中断输入点:2点(X0,X1)
2相脉冲输入:1点(φA,φB)
输入信号电压:
[START,DOG,X0,X1]:DC24V±10%
[φA,φB]:DC3.0V~5.5V
[PG0]:DC3.0V~5.5V
输入信号的形式:
[START,DOG,X0,X1]:接点或开集极晶体管
[φA,φB]:差动线路驱动器或开集极晶体管
[PG0]:差动线路驱动器或开集极晶体管
输入信号电流:
[START,DOG,X0,X1]:6.5mA±1mA
[φA,φB]:6mA~20mA
[PG0]:6mA~20mA
输入ON灵敏度:
[START,DOG,X0,X1]:4.5mA以上
[φA,φB]:6mA以上
[PG0]:6mA以上
输入OFF灵敏度:
[START,DOG,X0,X1]:1.5mA以下
[φA,φB]:1mA以下
[PG0]:1mA以下
输入读取速度:
[START,DOG,X0,X1]:0.1ms以下(DOG是1.0ms以下)
[φA,φB]:2相脉冲30kHz以下
[PG0]:脉冲宽度50μs以上
电路绝缘:光电耦合器绝缘
[输出规格]
输出点数:3点(FP,RP,CLR)
输出形式:
[FP,RP]:选择脉冲串(FP)/反向(RP)或脉冲串(PLS)+方向(DIR)可前进。
[CLR]:原点回归的动作完毕时ON
输出方式:开集极晶体管输出
[FP,RP]:差动线路激励器输出
[CLR]:NPN晶体管输出开路集电极
额定电压:
[FP,RP]:DC5V~24V(VIN终端供电)
[CLR]:DC5V~24V
最大电流:
[FP,RP]:25mA以下
[CLR]:20mA以下
VIN消耗电流:
[FP,RP]:DC24V(70mA);DC5V(100mA)
ON时最大电压降:[CLR] 1.5V以下
OFF时泄漏电流:[CLR]0.1mA以下
输出频率:1MHz
