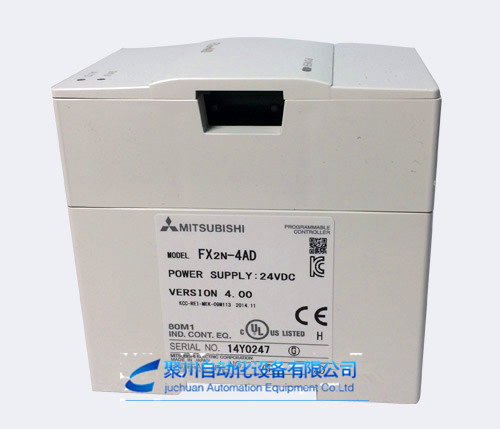

三菱PLC特殊功能模块(模拟量输入模块)FX2N-4AD功能介绍：
    1、可选用的模拟值范围是-10V到10VDC（分辨率：5mV）,或者是4到20mA,-20mA到20mA(分辨率20μA)
    2、FX2N-4AD和FX2N主单元之间通过缓冲存储器交换数据，FX2N-4AD共有32个缓冲存储器（每个是16位数据）
    3、FX2N-4AD占用FX2N扩展总线的8个点。这8个点可以分配成输入或输出。FX2N-4AD消耗FX2N主单元或有源扩展单元5V电源槽30mA的电流

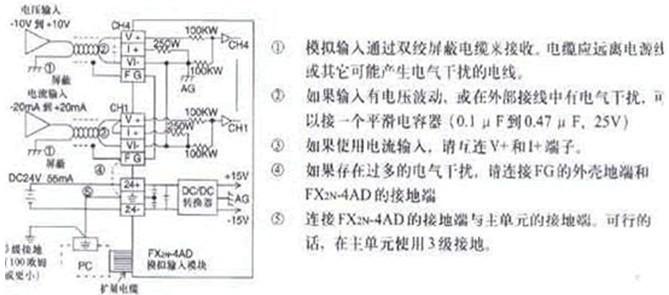

    三菱PLC FX2N-4AD模块其配线图及要求如下图：

三菱PLC FX2N-4AD模块缓冲存储器（BFM）的分配如下：
    *#0：通道初始化，缺省值H0000
    *#1---#4：通道1---通道4的平均采样数（1---4096），用于得到平均结果。缺省值高设为8（正常速度），高速操作可选择1.
    #5---#8:通道1---通道4采样数的平均输入值，即根据#1---#4规定的平均采样次数，得出所有采样的平均值。
    #9--#12：通道1---通道4读入的当前值。
    #13，#14：保留，用户不可以更改。
    *#15：选择A/D转换速度，设为0（缺省值）则选择正常速度（15ms/通道）；设为1则选择高速（15ms/通道）
    #16---#19：保留，用户不可以更改。
    *#20：复位到缺省值和预设。缺省值为0
    *#21：禁止调整偏移、增益值。缺省值为（0，1）允许状态
    *#22：偏移，增益调整  G4 O4 G3 O3 G2 O2 G1 O1
    *#23：偏移值 缺省值为0
    *#24：增益值 缺省值为5000
    #25---#28：保留，用户不可以更改。
    #29：错误状态
    #30：识别码K2010
    #31：禁用。
    注：
    带*标志的缓冲区（如#0）可以用BFM写入指令TO从PLC写入
    不带*标志的缓冲区(如#5)可以用BFM读出指令FROM读入到PLC
    偏移的定义：当数字输出为0时的模拟量输入值
    增益的定义：当数字量输出为+1000时的模拟量输入值
    实例如图：
    通道1与通道2用作电压输入，FX2N-4AD模块连接在特殊功能模块的0号位置，平均数设为4，PLC的D0，D1接收平均数字值。

 1、读出识别码与K2010比较，如果识别码是K2010则表示PLC所连模块是FX2N-4AD，CMP指令将M1闭合（K2010等于D4）
    2、建立模拟输入通道#1，#2
       #0缓冲区的作用是通道初始化，从低位到高位分别指定通道1---通道4，位的定义为：
       0--预设范围（-10V到10V）；1--预设范围（4mA到20mA）；
       2--预设范围（-20mA到20mA）；3---通道关闭
       本例的H3300是关闭3，4通道，1，2通道设为模拟值范围是-10V到10VDC
    3、将4写入缓冲区#1，#2，即将通道1和通道2的平均采样数设为4，含义大概意思就是每读取4次将这4次的平均值写入#5，#6。
    4、读取FX2N-4AD当前的状态，判断是否有错误。如果有错误M10---M22相应的位闭合
    5、如果没有错误，则读取#5，#6缓冲区（采样数的平均值）的值并保存到PLC寄存器D0，D1中。

三菱PLC  BFM读出指令FROM(FX系列)
    FROM,FROMP:十六位连续执行和脉冲执行型指令
    DFROM,DFROMP:三十二位连续执行和脉冲执行型指令
    读出指令FROM的编程格式:
    FROM K1 K29 D0 K2
    *K1:特殊模块的地址编号，只能用数值，范围：0---7
    *K29：特殊模块的缓冲存储器起始地址编号，只能用数值，范围：0---32767
    *D0：目标寄存器起始地址编号，可以用T，C，D和除X外的位元件组合如K4Y0
    *K2：传送的点数，只能用数值。范围：1---32767
    上述指令的作用是：
    从特殊单元（或模块）N0.1的缓冲寄存器（BFM）#29，#30中读出16位数据传送至PLC的D0，D1寄存器里。
    注：
    1、在特殊辅助继电器M8164闭合时，D8164内的数据做为传送点数
    2、特殊辅助继电器M8028断开状态，在FROM指令执行时，自动进入中断禁止状态，输入中断和定时器中断不能执行。在这期间发生的中断只能等FROM指令执行完后开始执行。FROM指令可以在中断程序中使用
    3、特殊辅助继电器M8028闭合状态,在FROM指令执行时,如发生中断则执行中断程序，FROM指令不能在中断程序中使用

三菱PLC BFM写入指令TO(FX系列)
TO,TOP:十六位连续执行和脉冲执行型指令
    DTO,DTOP:三十二位连续执行和脉冲执行型指令
    读出指令FROM的编程格式:
    TO K1 K12 D0 K2
    *K1:特殊模块的地址编号，只能用数值，范围：0---7
    *K12：特殊模块的缓冲存储器起始地址编号，只能用数值，范围：0---32767
    *D0：源寄存器起始地址编号，可以用T，C，D,数值和位元件组合如K4X0
    *K2：传送的点数，只能用数值。范围：1---32767
    上述指令的作用是：
    将PLC16位寄存器D0，D1的数值分别写入特殊单元（或模块）N0.1的缓冲寄存器（BFM）#12，#13中。
    注：
    1、在特殊辅助继电器M8164闭合时，D8164内的数据做为传送点数
    2、特殊辅助继电器M8028断开状态，在TO指令执行时，自动进入中断禁止状态，输入中断和定时器中断不能执行。在这期间发生的中断只能等FROM指令执行完后开始执行。TO指令可以在中断程序中使用
    3、特殊辅助继电器M8028闭合状态,在TO指令执行时,如发生中断则执行中断程序，TO指令不能在中断程序中使用。
