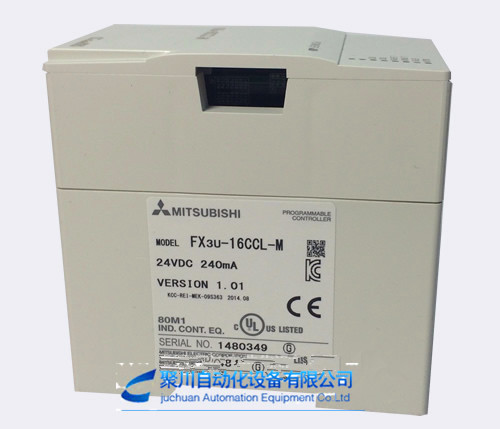

三菱PLC模块 FX3U-16CCL-M是完全可替代FX2N-16CCL-M的

1、FX3U-16CCL-M特点
(1) 允许FX3G/FX3GC，FX3U/FX3UC系列PLC在CC-Link中作为主站使用。
(2) 多达8个远程I/O站以及8个远程设备站可以被连接到主站上。
2、三菱PLC模块FX3U-16CCL-M性能
可应用的功能:主站功能(不提供本地站和备用主站的功能)
cc-Link版本:Ver.2.00
可被支持的波特率:可在156kb/s,625kb/s,2.5Mb/s,5Mb/s和10Mb/s中进行选择(用旋钮开关)
站号：0号(用旋妞开关设里)
电缆总长的最大量(最大传输距离)：最长1200m，根据传输速度而改变
连接模块的最多个数:
远程I/O站:最多8个(每个站点占用PLC的32个I/O点)
远程设备站+智能设备站的总和:最多8个(远程设备占用的多于一个的站点必须被计入所占站点的总数中)
每个系统的最大输入输出点数：
FX3U/FX3UC时：1） ＋ 2） ≦ 384
1)(单元的真正输入输出点)+(特殊功能块的输入和输出占用点数)+(FX3U-16CCL-M输入输出占有点数：8点) ≦ 384
2) 32*远程I/O局的局数≦256点
FX3G/FX3GC时:32*远程I/O局的局数≦128点
每个站可连接端口的最多个数:
远程I/O站(RX,RY):32点
远程寄存器(RWw)：4点
远程寄存器4(RWr)：4点
同步方式：帧同步方式
编码方式:NRZI
传输线路方式:总线(RS-485)
传输格式:HDLC规格
错误控制方式：CRC(X16＋X12＋X5＋1)
连接电缆:专用cc-Link电缆或专用高性能cc-Link电缆
RAS功能:
自动返回功能
从站切断功能
连接专门的继电器和计数器进行错误检测的功能
与PLC的通信:通过缓存使用FROM/TO指令直接指定(FX3U/FX3UC)
输入输出点数：8点
适用的控制器:FX3G，FX3U( 2.20版或者更新版),FX3GC，FX3UC(2.20版或者更新版), 不能用在FX2N-32ASI-MAS－－接口主站模块
被占用的I/O端口个数:FX系列PLC的8个I/O点(总共8点,任意的I/O都可以)
电源(外部):DC24V +20% -15%
电源(内部)：内部供电DC 5V
消耗电流：DC24V外部給電：240mA
