三菱FX2N系列功能扩展模块（本公司劲爆价销售）

用于RS485的通信板FX2N-485-BD 可连接到FX2N系列可编程控制器的基单元，用于下述应用中。
1.使用无协议的数据传送
使用无协议，通过RS485(422)转换器，可在各种带有RS232C单元的设备之间进行数据通信，如个人电脑，条形码阅读机和打印机。在这种应用中，数据的发送　和接收是通过由RS指令指定的数据寄存器来进行的。对于参数设置和程序的例子，参看FX编程手册和FX通信用户手册。
2.使用专用协议的数据传送
使用专用协议，可在1:N基础上通过RS485(422)进行数据传输。关于这种应用中的专用协议内容，参看FX通信用户手册。
3.使用并行连接的数据传输
通过FX2N可编程控制器，可在1:1基础上对100个辅助继电器和10个数据寄存器进行数据传输。关于参数设置和程序的例子，参看FX通信用户手册。
4.使用N:N网络的数据传输
通过FX2N可编程控制器，可在N:N基础上进行数据传输。关于参数设定，传输数据和程序的例子，参看FX通信用户手册。

FX2N是三菱公司推出的高性能小型可编程控制器,FX系列PLC中应用最广泛的产品,该系列PLC是1991年推出,因其具有较高的性能价格比,受到广大用户的青睐.FX2N系列PLC是采用整体式和模块式相结合的叠装式结构。

FX2N型号说明

单元类型:

M──基本单元

E──输入输出混合扩展单元

Ex──扩展输入模块

EY──扩展输出模块

输出方式:

R──继电器输出

S──晶闸管输出

T──晶体管输出

特殊品种:

D──DC电源,DC输出

A1──AC电源,AC（AC100~120V）输入或AC输出模块

H──大电流输出扩展模块

V──立式端子排的扩展模块

C──接插口输入输出方式

F──输入滤波时间常数为1ms的扩展模块

如果特殊品种一项无符号,为AC电源、DC输入、横式端子排、标准输出.

例如FX2N－32MT－D表示FX2N系列,32个I/O点基本单位,晶体管输出,使用直流电源,24V直流输出型.

三菱PLC扩展模块说明
FX2N-48ER 输入点：24，24 继电器输出
FX2N-48ET 输入点：24，24点晶体管输出
FX2N-32ER 输入点：16，16 继电器输出
FX2N-32ET 输入点：16，16点晶体管输出

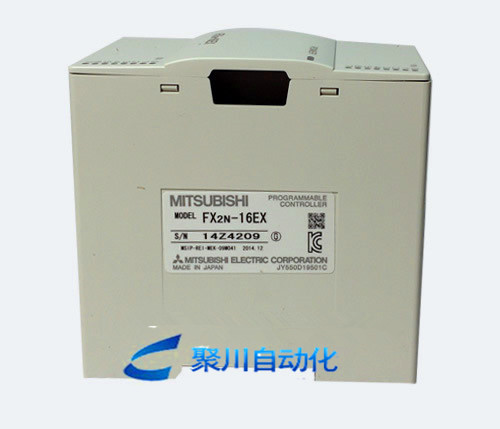

FX2N-16EX 输入点：16
FX2N-16EYR 输入点：16 继电器输出
FX2N-16EYT 输入点：16点晶体管输出
FX2N-8ER 输入点：4，4 继电器输出
FX2N-8EX 输入点：8
FX2N-8EYR 输入点：8 继电器输出
FX2N-8EYT 输入点：8点晶体管输出
FX2NC-32EX 输入点：32
FX2NC-32EYT 输入点：32点晶体管输出
FX2NC-16EX 输入点：16
FX2NC-16EYT 输入点：16点晶体管输出
FX2NC-16EX-T 输入点：16
FX2NC-16EYR-T 输入点：8 继电器输出
FX2N-2AD 2通道A/D
FX2N-2DA 2通道D/A
FX2N-2LC 2通道温度控制
FX2N-4AD 4通道A/D
FX2N-4AD-PT 4通道温度输入，铂金电阻
FX2N-4AD-TC 4通道温度输入，热电耦
FX2N-4DA 4通道D/A
FX2N-5A 4 通道A/D, 1通道D/A
FX2N-8AD 8通道A/D
FX2N-1HC 1通道高速计数
FX2N-1PG-E 脉冲定位模块(1通道-100KHz)
FX2N-10GM 1轴位置控制单元
FX2N-10PG 脉冲定位模块(1通道-1MHz)
FX2N-20GM 2轴位置控制单元
E-20TP-E-SET0 编程器（FX2N-10GM 和 FX2N-20GM 用）
E-GM-200CAB 2 米电缆 连接伺服用
E-GMJ2-200CAB1A 2 米电缆 连接MR-J2伺服用
FX2N-1RM-E-SET 凸轮控制器
F2-720RSV RESOLVER
F2-RS-5CAB FX2N-RS-5CAB用电缆
FX2N-RS-5CAB 信号电缆（FX2N-1RM 和 F2-720RSV用）
FX-PCS-VPS/WIN-E 控制单元用编程软件
FX2N-16CCL-M CC-LINK主站模块
FX2N-16LNK-M REMOTE I/O SYSTEM通讯模块
FX2N-32ASI-M AS-INTERFACE通讯模块
FX2N-32CCL CC-LINK本地站模块
FX2N-64CL-M CC-LINK/LT模块
FX2N-20PSU 电源模块(24DC, 2A)
FX2N-232IF RS-232 通讯模块 (1 CH)
FX2N-CNV-IF 电缆适配器(FX2 TO FX2N)
FX2N-8AV-BD 8路电位器
FX2N-232-BD RS-232C通讯板
FX2N-422-BD RS-422通讯板
FX2N-485-BD RS-485通讯板
FX2N-CNV-BC 转换
FX2N-CNV-BD 转换适配器
FX2NC-232-ADP RS232 通讯模块
FX2NC-485-ADP RS485 通讯模块
FX2NC-CNV-IF 接口适配器
