FX3SA-30MR-CM参数说明：AC电源、16点漏/源型入、14点继电器输出,

FX3SA-30MR-CM用于代替FX1S-30MR-001,现在FX1S已停产。

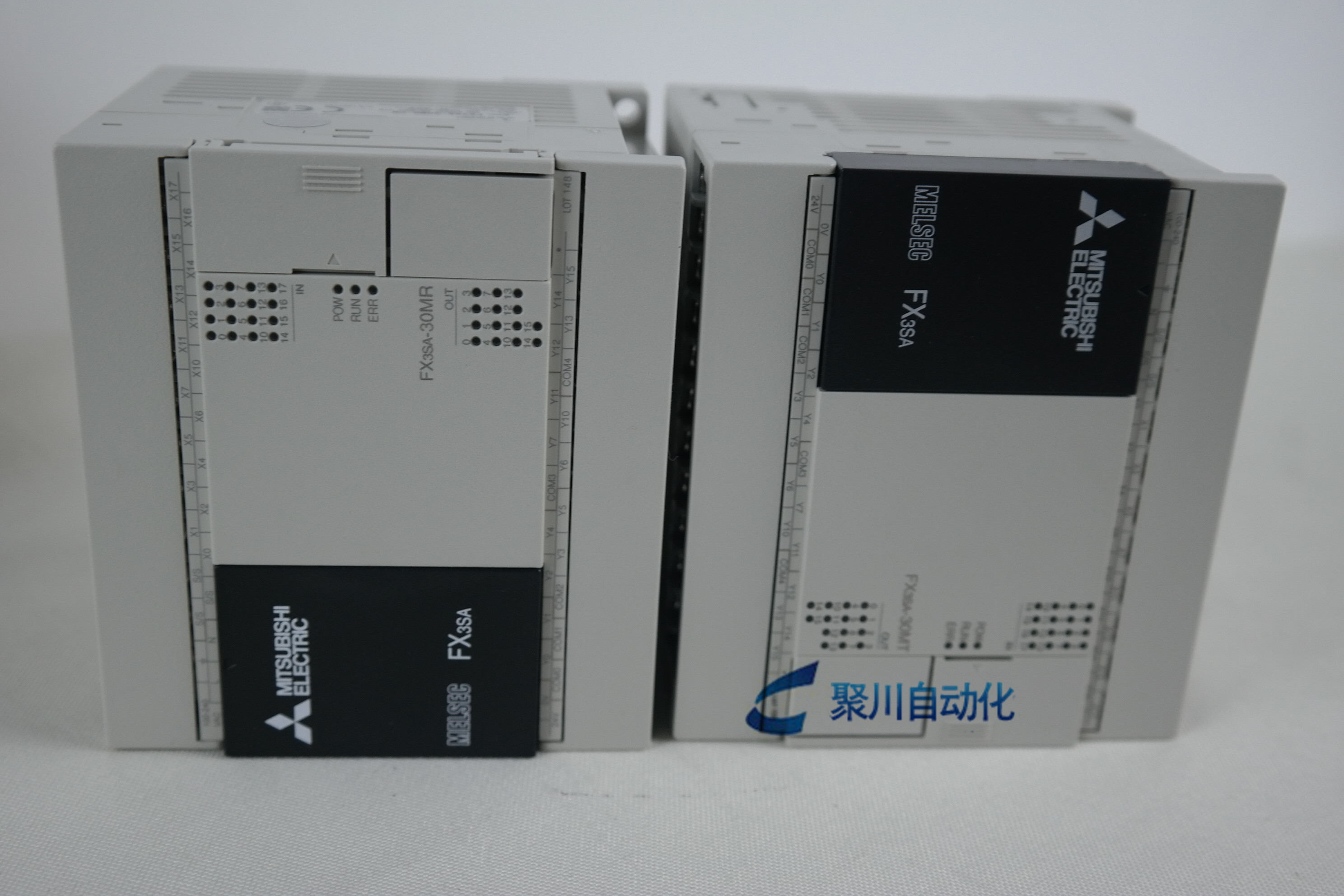

三菱PLC FX3SA-30MR-CM(以后简称FX3SA-30MR)产品详细介绍：
【FX3SA-30MR输出规格】
◆ 输出种类：继电器
◆ 输出点数：14
◆ 输出的连接方式：拆装式端子排(M3螺丝)
◆ 外部电源：AC240V以下
◆ 最大电阻负载：2A/1点
◆ 最大感性负载：80VA
◆ 最小负载：DC5V 2mA
◆ 开路漏电流：无
◆ 输出响应时间：约10mS
◆ 回路隔离：机械隔离
◆ 输出动作的显示：继电器线圈通电时面板上的LED灯亮
【电源规格】
◆ 电源电压：AC100~240V
◆ 电源电压允许范围：AC85~264V
◆ 额定频率：50/60Hz
◆ 允许瞬时停电时间：对l0ms以下的瞬时停电会继续运行。
◆ 电源保险丝：250V 1A
◆ 冲击电流：最大15A 5ms以下/AC100V,最大28A 5ms以下/AC200V
◆ 消耗功率：21W
◆ DC24V供给电源：400mA以下
【FX3SA-30MR-CM输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：16
◆ 输入的连接方式：固定式端子排
◆ 输入信号电压：DC24V ±10%
◆ 输入阻抗:X000~X005(3.9KΩ) X006以上(3.3KΩ)
◆ 输入信号电流：X000~X005(6mA/DC24V) X006以上(7mA/DC24V)
◆ ON输入感应电流：X000~X005(3.5mA以上) X006以上(4.5mA以上)
◆ OFF输入感应电流：1.5mA以下
◆ 输入信号形式：无电压触点输入
漏型输入时：NPN开集电极型晶体管
源型输入时：PNP开集电极型晶体管
◆ 输入回路隔离：光耦隔离
◆ 输入动作的显示：光耦驱动时面板上的LED灯
