A) 项目名称或设备名称

全自动在线除泡机

B) 项目背景及具体用途描述

随着手机，平板电脑，液晶电视等行业的发展，为了满足苹果，三星，京东方等终端客户对液晶产品的工艺要求，市场上出现了很多电子液晶行业的自动化设备厂商，主要研发玻璃切割，清洗到液晶镀膜，覆膜等工艺的处理设备。

全自动在线除泡机是LCD（Liquid Crystall Display）生产线上的后处理设备，用于排除液晶盒玻璃与偏光片之间残存的气体,及用于消除触摸屏偏光膜与保护膜间贴合的气泡。

C) 在哪些客户实施过，用户名称及所属行业

该系统适用的行业属电子液晶行业

D)机械原理图及所用主要自动化产品清单

CPU                                Q03UDCPU                    1

电源模块                          Q61P                            1

主基板                              Q312B                          1

晶体管输入模块                  QX42                           2

晶体管输出模块                  QY40P                         1

晶体管输出模块                   QY42P                         1

继电器输出模块                    QY10                          1

温控模块                              Q64TCTTN                  1

模拟量输入模块                     Q68ADI                      1

串口通讯模块                         QJ71C24N-R2             1

脉冲定位模块                         QD75P4N                   1

触摸屏                                   GS2110-WTBD            1

总线定位模块                          QD77MS16                 1

伺服驱动器                             MR-JE-10B                  4

伺服电机带抱闸 HG-KN13BJ-S100         4

伺服驱动器                             MR-JE-20B                   4

伺服电机                                 HG-KN23J-S100           2

伺服电机带抱闸                        HG-KN23BJ-S100          2

伺服驱动器                              MR-JE-40B                   4

伺服电机                                 HG-KN43J-S100            4

伺服驱动器                              MR-JE-70B                    4

伺服电机                                 HG-KN73J-S100              4

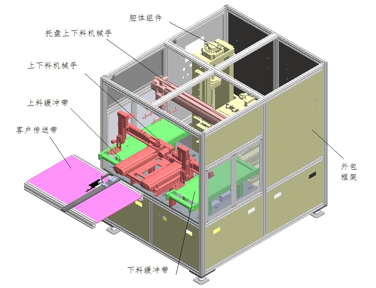

E )机械示意图

F）技术亮点

1、 QD77MS系列简易运动控制器中多轴伺服控制，配合MR-JE-B系列伺服，兼具功能性以及性价比。

2、通过无线路由器将触摸屏、PLC、运动控制、视觉连在一起，通过无线网络来编程调试，减少了布线，增加了调试便利性。
G）三菱控制方案的优势

1、成本合理，伺服，PLC均出自一家，省去了学习好多家东西的麻烦。

2、基于客户整条线的扩展优势明显，终端客户以后想要工厂自动化联网更加容易。单独设备的控制还是整条线运行均可，只需要根据客户功能增加对应的模块即可。

3.三菱编程软件易学，指令简单好用。增加的特殊功能模块只需要设置即可，不用大规模的编写程序。

4.三菱的产品稳定性强，在业界有很高的知名度，广受大家的好评。
