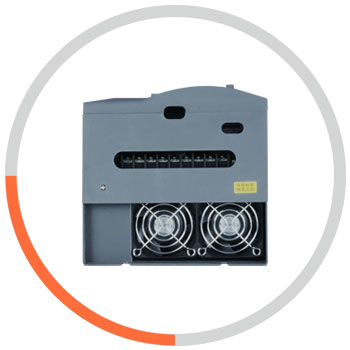

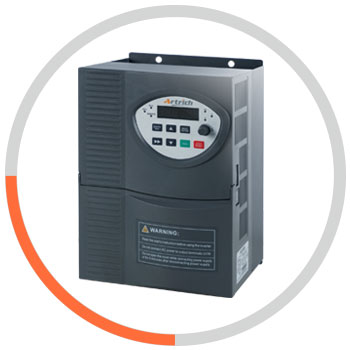

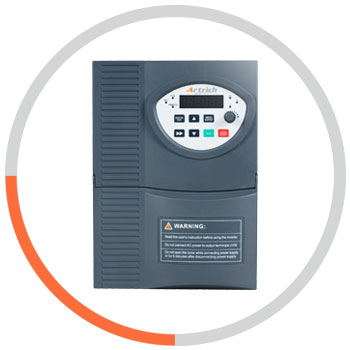

 Artrich威纶通变频器AR216L

首页 > 产品中心 > 威纶 > 威纶变频器 > Artrich威纶通变频器AR216L

网站资料更新中...
销售部专线:13418749887
全国服务热线:13418969887
立即采购
产品介绍
  • 功率范围:5.5~400kW
  • 针对风机水泵负载的专有化设计
  • 先进的智能模糊PID调节技术,方便实现闭环控制
  • 提供多种泵类运行模式:单泵运行模式,一拖二固定或切换运行模式
  • 完备的抗干扰措施及电路,软件可调整功能,减少误报警,提高系统可靠性
  • 可提供7段速程序运转
  • 零频回差功能,方便提供休眠功能,避免变频器在阀值处频繁启动
  • 数字给定调速,模拟给定调速,点动调速,上位机给定调速等多种调速模式
  • 提供变频器过载保护及电机过载保护
安装方式
  • 壁挂式
应用场合


型号规格:

型号 品名规格 功率
AR216风机水泵型
AR216L-0040 输入AC 380V 50Hz 3相 输出 4KW 9A 4kw
AR216L-0055 输入AC 380V 50Hz 3相 输出 5.5KW 13A 5.5kw
AR216L-0075 输入AC 380V 50Hz 3相 输出 7.5KW 17A 7.5kw
AR216L-0110 输入AC 380V 50Hz 3相 输出 11KW 25A 11kw
AR216L-0150 输入AC 380V 50Hz 3相 输出 15KW 32A 15kw
AR216L-0185 输入AC 380V 50Hz 3相 输出 18.5KW 37A 18.5kw
AR216L-0220 输入AC 380V 50Hz 3相 输出 22KW 45A 22kw
AR216L-0300 输入AC 380V 50Hz 3相 输出 30KW 60A 30kw
AR216L-0370N 输入AC 380V 50Hz 3相 输出 37KW 75A 37kw
AR216L-0450 输入AC 380V 50Hz 3相 输出 45KW 91A 45kw
AR216L-0550 输入AC 380V 50Hz 3相 输出 55KW 112A 55kw
AR216L-0750 输入AC 380V 50Hz 3相 输出 75KW 150A 75kw
AR216L-0930 输入AC 380V 50Hz 3相 输出 93KW 176A 93kw
AR216L-1100 输入AC 380V 50Hz 3相 输出 110KW 210A 110kw
AR216L-1320 输入AC 380V 50Hz 3相 输出 132KW 253A 132kw
AR216L-1600 输入AC 380V 50Hz 3相 输出 160KW 304A 160kw
AR216L-1850 输入AC 380V 50Hz 3相 输出 185KW 355A 185kw
AR216L-2000 输入AC 380V 50Hz 3相 输出 200KW 380A 200kw
AR216L-2200 输入AC 380V 50Hz 3相 输出 220KW 426A 220kw
AR216L-2450 输入AC 380V 50Hz 3相 输出 245KW 480A 245kw
AR216L-2800 输入AC 380V 50Hz 3相 输出 280KW 540A 280kw
AR216L-3150 输入AC 380V 50Hz 3相 输出 315KW 610A 315kw
AR216L-3450 输入AC380V 50Hz 3相 输出 345KW 660A 345kw
AR216L-3750 输入AC380V 50Hz 3相 输出375KW 750A 375kw


技术参数:

输入 输入电压 三相 380V+15%/-20%
输入频率 50~60Hz±5%
输出 输出电压 三相380V
输出频率 0~400Hz, 精度0.01Hz
适配电机 5.5~400kW
控制及运行性能 调速比 1:100
启动转矩 0.5Hz时100%额定转矩
过载等级 120%,60s ; 150%,2s
控制方式 直线VF控制/多点VF控制/节能控制/磁通电流控制/转矩控制
加减速曲线 直线和任意曲线可调,0.1~3200.0秒连续可调
输入端子 8个数字输入端子,其中一个可用作高速脉冲输入(0~50kHz);
2个模拟输入端子,一个只接收电压信号(0~10V),另一个可以接收电压(0~10V)或电流信号(0~20mA)
输出端子

2个数字输出端子,其中一个可用作高速脉冲输出(0~50kHz)
2个模拟输出端子,可以输出电压信号(0~10V)或电流信号(0~20mA)
1个继电器输出

标准功能 电流限幅、手动转矩提升、自动转矩提升、自动稳定输出电压(AVR)、转速追踪、启动直流制动、停车直流制动、瞬时停电再起动、自动故障复位、频率上下限限制、跳跃频率功能、自动转差补偿(转速补偿)、载波频率自动调整、自动节能运行、音调调节、加减速模式可调、频率表和电流表输出、简易一拖二供水功能、七段多段速度运行、程序运行、闭环PID调节控制
保护功能 过压、欠压、外部故障、过流、电流限幅、过热、电子热过载继电器、防过压(流)失速、数据保护
通讯接口 标配RS-485通讯接口
使用条件 安装方式 壁挂式/立柜式
运行环境温度 -10°C~+40°C
防护等级 18.5kW以内为IP20;22kW以上为IP10
冷却 强迫风冷


外形尺寸:单位:mm
外型代码 变频器规格 安装尺寸 外形尺寸
A B D H W D
R2 AR216L-0055 136 206 5.5 250 150

150

R3 AR216L-0075/0110 90 236 7 250 170

165

R4 AR216L-0150/0185 158 349 7 363 240 220
AR216L-0220/0300 178 417 9 435 262 235
AR216L-0370 250 533 9 552 356 278
AR216L-0450/0550 250 568 9 587 356 278
AR216L-0750/0930 300 643 11 668 408 305
AR216L-1100/1320/1600 320 858 11 880 500 342
R5 AR216L-1850 立式机柜1475(H)*620(W)*445(D)
AR216L-2000/2200/2450/2800 立式机柜1575(H)*780(W)*470(D)
AR216L-3150/3450/3750 立式机柜1700(H)*850(W)*500(D)
