FR-F820-55K-1 基本参数

这是一个针对三相200V电压等级设计的大功率变频器。

核心功能与特点详情

FR-F820系列是三菱电机F800系列中的一员，以其高性能、高功能性和易用性著称。

1. 卓越的驱动性能

• 先进磁通矢量控制： 提供高精度的速度控制（±0.02%）和转矩控制（±3%），即使在低速范围内也能实现强大的启动转矩（200%以上），非常适合需要高动态响应和稳定速度的应用，如注塑机、起重机、传送带等。
• 在线自整定： 变频器能自动识别并优化与匹配电机的参数，无需进行繁琐的离线调谐即可实现高性能运行。

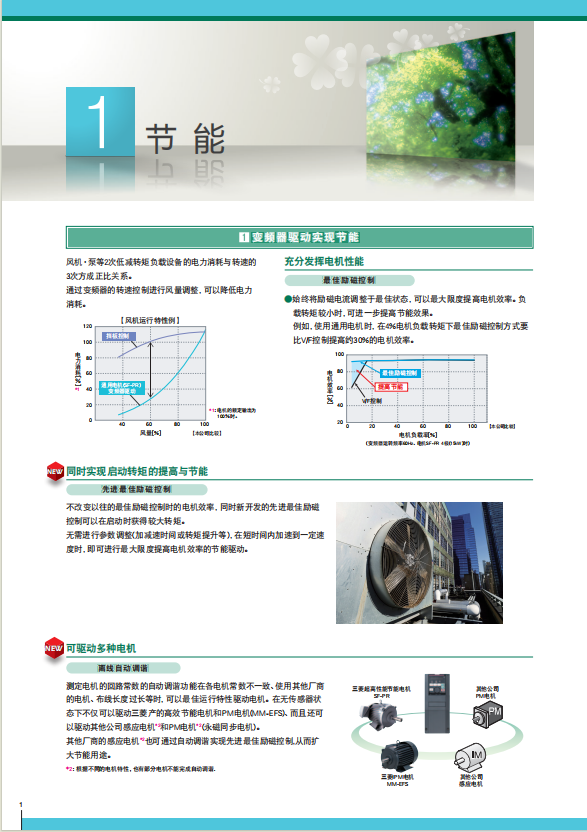

2. 强大的节能功能

• 节能监控： 实时监控运行中的节能效果，并以百分比或功率值显示，让节能成果可视化。
• 先进的PID控制： 内置PID功能，可轻松应用于恒压供水、恒风量控制等系统，通过自动调整输出频率来维持压力、流量等过程量的稳定，从而实现最佳节能运行。
• 降低待机功耗模式： 在电机空载或轻载时，自动优化输出电压，降低电机损耗。

3. 丰富的内置功能与可靠性

• 内置PLC功能（可选）： 通过可选配件（FR-Configurator2软件），可以使用简单的梯形图语言在变频器内部编写简单的顺序控制程序，减少对外部PLC的依赖。
• 多种制动选项：
  • 内置制动晶体管，支持快速制动。
  • 可连接外部制动电阻（需另购），用于消耗再生能量，适用于频繁启停或重物下放的场合。
• 强大的通信能力：
  • 标准内置： RS-485接口。
  • 丰富的可选卡： 支持CC-Link、CC-Link IE Field Basic、PROFIBUS-DP、DeviceNet、MODBUS-TCP/IP等多种主流现场总线和工业以太网协议，轻松集成到自动化系统中。
• 高环境适应性： 设计允许在-10°C 至 +50°C的宽温度范围内工作，并具有强韧的保护功能，如电机过热保护、过电压/欠电压保护、过电流保护、短路保护等。

4. 便捷的维护与监控

• 长寿命设计： 采用长效电解电容和冷却风扇，设计寿命更长，减少维护需求。

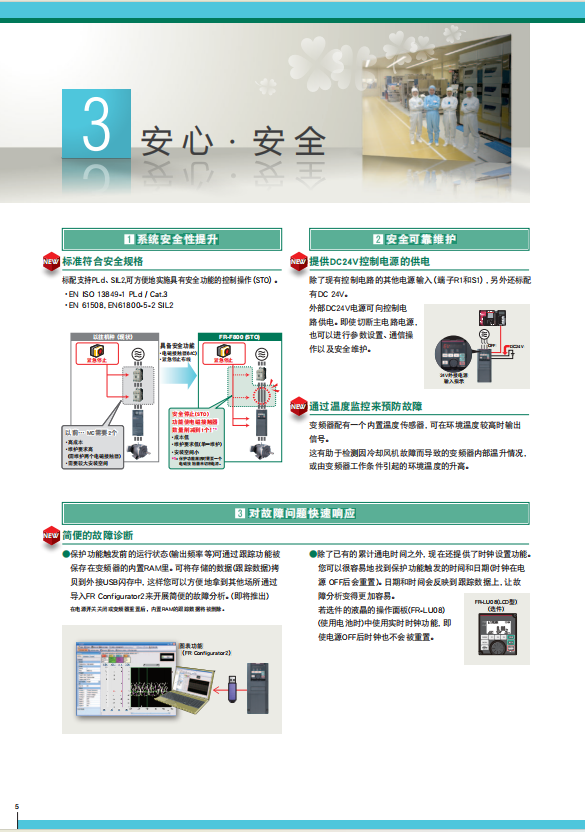

• 预防性维护功能： 可以监测主电路电容的状态和负载情况，提前预警，防止突发停机。
• 清晰的显示与操作： 虽然大功率型号通常不带内置操作面板，但可以使用通用的外置操作面板（FR-LU08）或通过电脑软件进行参数设置、状态监控和故障记录查询。

典型应用领域

由于其强大的性能和功能，FR-F820-55K-1常用于以下工业领域：

• 物料搬运： 传送带、提升机、起重机
• 工业风机与水泵： 工厂通风、中央空调、恒压供水
• 塑料机械： 注塑机、挤出机
• 食品与包装机械
• 机床设备

重要注意事项

1. 安装环境： 必须安装在通风良好、防尘、防潮、防腐蚀性气体的控制柜中。
2. 专业安装与调试： 大功率变频器的接线（主回路电源、电机线、制动电阻）、EMC处理和安全设置必须由合格的专业电气工程师完成。
3. 制动电阻： 对于需要快速制动或存在再生能量的应用，必须根据手册要求选配合适功率和阻值的外部制动电阻。
4. 参数设置： 在使用前，务必根据实际负载和工艺要求设置正确的参数，特别是电机参数和过载保护值。

总结： 三菱FR-F820-55K-1是一款功能全面、性能强劲的高端工业变频器，特别适合需要高精度控制、高可靠性和高效节能的中大功率三相电机驱动场合。
