 GD200A-090G/110P-4

首页 > 选型中心 > 变频器 > GD200A-090G/110P-4

深圳市聚川自动化设备有限公司耕耘自动化行业16年,

变频器 plc 伺服电机 触摸屏(品控专家)!

主营品牌:三菱/台达/威纶通/英威腾/信捷/汇川


选型技术支持

李工:17770457055

GD200A-090G/110P-4 基本规格与参数

参数类别
规格说明
产品系列
英威腾 Goodrive200A
额定电压
三相 380V ~ 480V (±15%)
额定功率
重载 (HD): 90kW<br>普通负载 (ND): 110kW
输出额定电流
176A(对应90kW重载) / 约210A(对应110kW普通负载)(请以官方手册精确值为准)
输入电源
三相, 50/60Hz
控制方式
开环矢量控制 (SVC), V/F控制
过载能力
重载 (HD):150% 额定电流 1分钟, 180% 额定电流 10秒 <br>普通负载 (ND):120% 额定电流 1分钟, 150% 额定电流 1分钟
调速范围
1:100 (开环矢量控制)
速度控制精度
±0.5% (开环矢量控制)
转矩控制精度
±5% (开环矢量控制)
启动转矩
0.5Hz时可输出150%额定转矩 (开环矢量控制)
操作面板
标配LED数码管显示键盘,可显示参数、设定频率、运行状态等,支持电位器调速。
控制端子
提供多路数字量输入/输出、模拟量输入/输出(电压/电流可选)、继电器输出。
通信功能
标配RS485通信接口,支持Modbus-RTU协议。可选配Profibus-DP、CANopen等通信卡。
制动单元
内置(对于此功率等级,通常内置制动单元,可直接连接制动电阻)
防护等级
通常为IP20(需根据具体机型外壳确认)
冷却方式
强制风冷

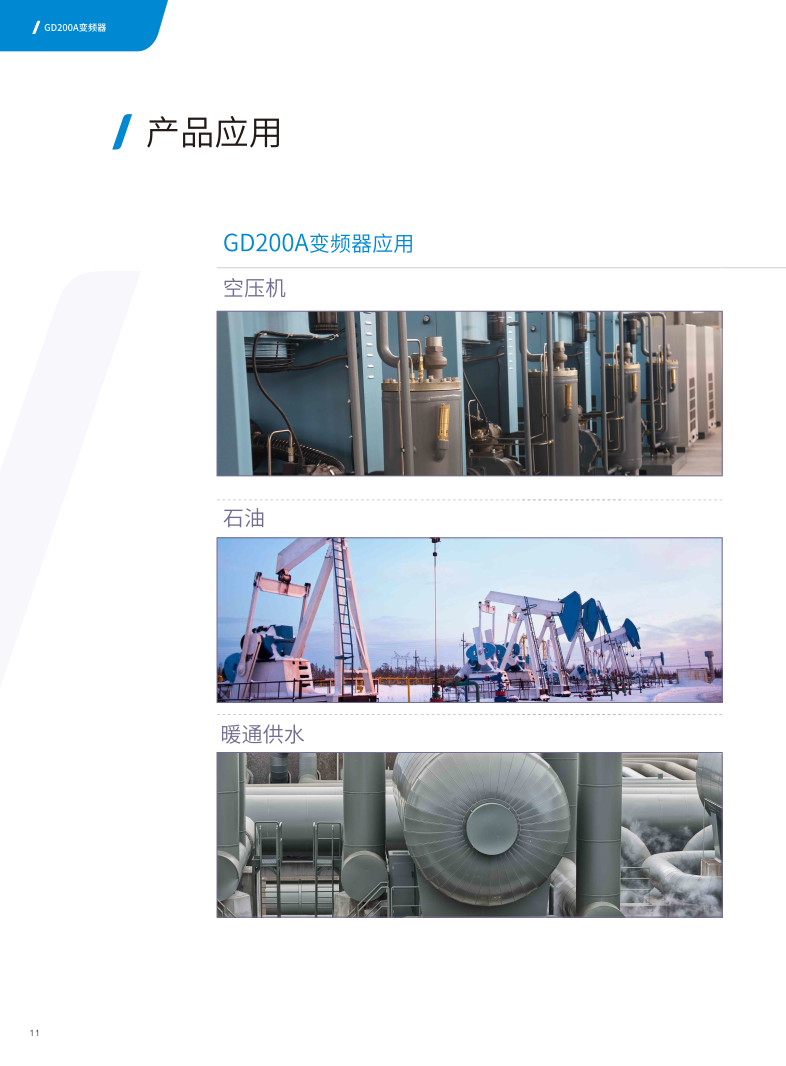

主要应用
风机、水泵、压缩机、传送带、搅拌机、挤出机等通用工业设备。

主要特性

  1. 高性能与稳定性 :采用开环矢量控制技术,提供优异的低速转矩性能和动态响应,能满足大多数通用设备的调速需求。
  2. 强大的环境适应性 :宽电压设计(380V-480V ±15%),能适应波动的电网电压。具有较强的抗干扰能力和环境耐受性。
  3. 丰富的功能
    • 多功能输入/输出 :提供灵活的I/O配置,便于与外部控制器(如PLC)连接。
    • 内置PID调节器 :方便用于压力、流量、温度等过程的闭环控制。
    • 多种制动方式 :支持直流制动、能耗制动,内置制动单元,快速停车。
    • 全面的保护功能 :具备过流、过压、欠压、过热、缺相、电机过载等完善的保护功能。
  4. 易于使用和维护 :参数结构清晰,调试简便。支持故障记录和追踪,便于排查问题。

重要提示

  • 精确数据 :以上参数为通用描述,精确的额定电流、外形尺寸、安装要求等请务必以最新的官方技术手册或产品样本为准
  • 选型建议 :在选择时,请根据您的实际负载类型(重载还是普通负载)来确定最终功率型号(090G或110P),并确保变频器的额定电流大于电机的额定电流。
  • 安装与接线 :大功率变频器安装时需确保良好的通风散热空间,并严格按照规范进行主回路和控制回路的接线。

如果您需要进行精确的选型或获取更详细的技术资料,建议直接联系其技术支持人员:李工:17770457055。
