 GD200A-2R2G-4

首页 > 选型中心 > 变频器 > GD200A-2R2G-4

深圳市聚川自动化设备有限公司耕耘自动化行业16年,

变频器 plc 伺服电机 触摸屏(品控专家)!

主营品牌:三菱/台达/威纶通/英威腾/信捷/汇川


选型技术支持

李工:17770457055

 GD200A-2R2G-4 基本参数与规格详情

1. 型号解析

  • GD200A : 系列代号,代表英威腾通用高性能矢量变频器。
  • 2R2 : 额定功率 2.2 kW。
  • G : 设计代号。
  • 4 : 电源电压等级,代表 380V 三相。

2. 主要电气规格

参数类别
规格详情
额定功率
2.2 kW (3 HP)
额定输出电流
约 5.0 A - 5.5 A (请以官方手册为准)
适配电机
2.2 kW / 3 HP 三相异步电动机
输入电源
电压: 三相 380V ~ 480V (±15%) <br>频率: 50Hz / 60Hz (±5%)
输出电源
电压: 0 ~ 输入电压 <br>频率: 0 Hz ~ 650 Hz
控制方式
开环矢量控制 (SVC)、V/F控制
过载能力
G型机(重载): 150% 额定电流 60秒;180% 额定电流 10秒 <br>P型机(轻载): 120% 额定电流 60秒;150% 额定电流 10秒 <br>(需确认该型号默认是G型还是P型,通常通用型为G型)

3. 核心技术特性

  • 控制性能
    • 矢量控制 : 提供高启动转矩(0.5Hz时可达150%以上),速度控制精度高,动态响应快,适合需要高力矩和精密速度控制的场合。
    • V/F控制 : 多种V/F曲线可选,适用于对动态性能要求不高的通用场合,如风机、水泵。
  • 调速范围 : 1:100 (矢量控制)。
  • 速度控制精度 : ±0.5% (矢量控制)。
  • 转矩控制 : 支持转矩控制模式。

4. 关键功能

  • 内置功能
    • PID控制器 : 内置完整的PID功能,方便用于压力、流量、温度等过程的闭环控制。
    • 多段速运行 : 最多可设置16段预设速度。
    • 自动节能运行 : 根据负载情况自动优化输出电压,实现节能。
    • 自动电压调整 (AVR) : 当电网电压波动时,能维持输出电压稳定,避免电机过流。
    • 强大的制动能力 : 内置制动单元,支持快速停车(需外接制动电阻)。
    • RS485通信接口 : 支持Modbus-RTU协议,便于与PLC、触摸屏或上位机组网。
  • 保护功能
    • 过流、过压、欠压、过热、缺相、输出短路、电机过载等全面保护。

5. 物理结构与接口

  • 防护等级 : 通常是 IP20(需以实物或手册为准),适合安装在电控柜内。
  • 冷却方式 : 强制风冷。

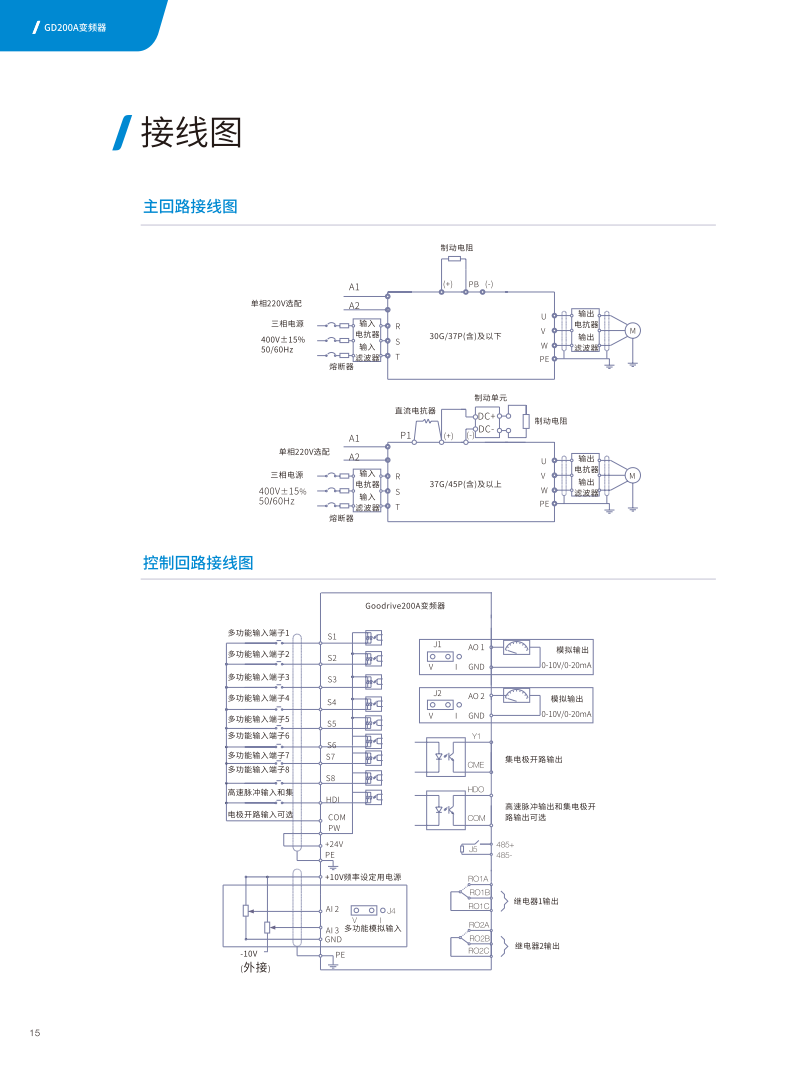

  • 控制端子
    • 数字输入 : 多个可编程数字输入端子(如正转、反转、多段速、点动等)。
    • 模拟量输入 : 1路/2路模拟电压/电流输入(010V / 0 20mA),用于速度给定或PID反馈。
    • 继电器输出 : 1个可编程继电器输出,用于故障报警或运行指示。
    • 模拟量输出 : 1路可编程模拟量输出(010V / 0 20mA),用于输出频率、电流等信号。

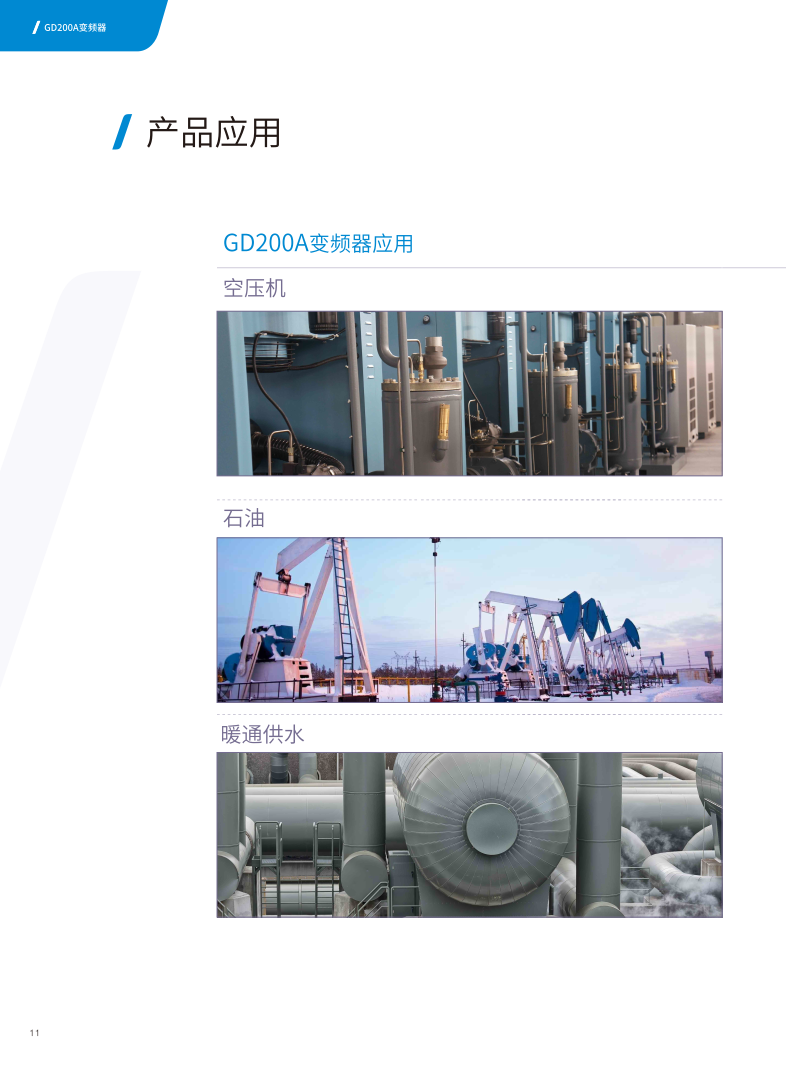

6. 典型应用领域

  • 各类风机、水泵、空压机
  • 传送带、提升机、搅拌机
  • 包装机械、食品机械、纺织机械
  • 机床辅助设备
  • 其他通用的三相异步电机驱动场合

总结

英威腾 GD200A-2R2G-4 是一款性能稳定、功能丰富的通用型变频器。其2.2kW的功率和380V的电压等级使其成为中小型工业设备中非常常见的选择。它结合了矢量控制的高性能和V/F控制的简易性,并提供了完善的通信和保护功能,能够满足绝大多数通用场合的驱动需求。

重要提示

  • 在实际选型和应用前,建议咨询技术:李工17770457055,或参考样本 ,以获取最精确、最完整的参数信息。
  • 安装和接线必须由专业电工完成,确保安全。
  • 对于特殊应用(如起重、电梯等),需要确认变频器的适用性。
