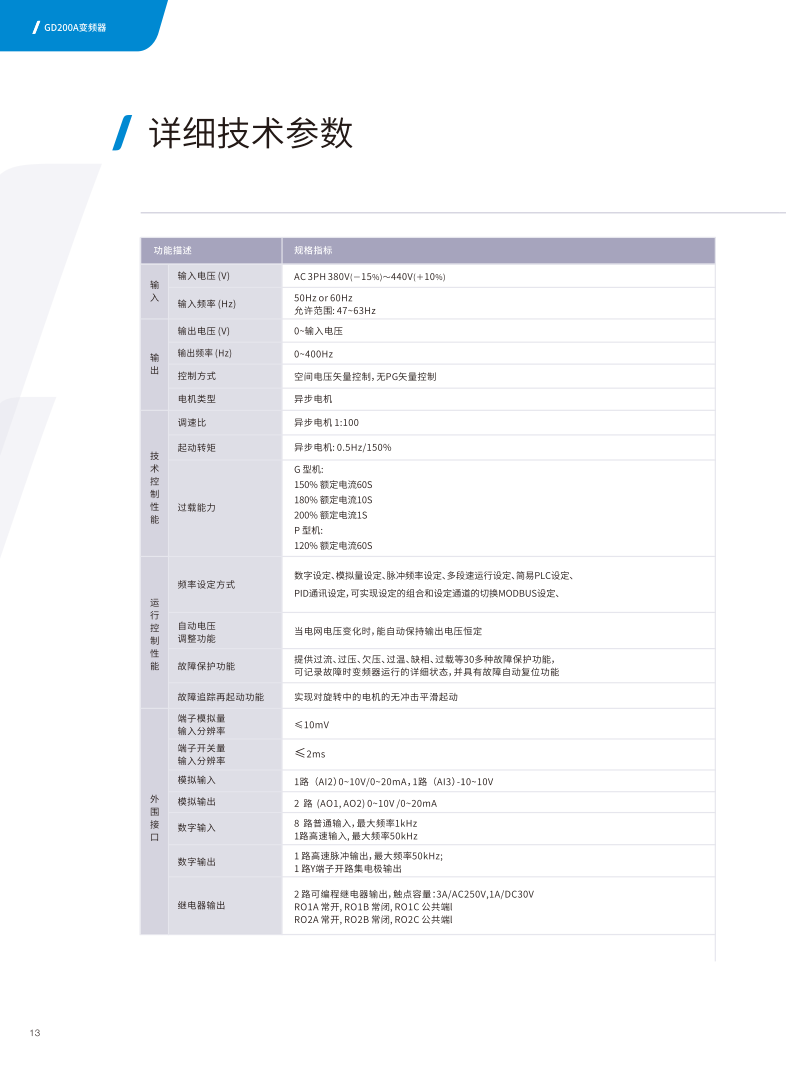

基本参数与规格详情

1. 主要电气参数

2. 输入输出特性

3. 控制与性能特性

• 调速范围 ： 1：100 (SVC模式)
• 速度控制精度 ： ±0.5% (SVC模式)
• 启动转矩 ： 0.5Hz时可输出150%额定转矩
• 载波频率 ： 1.0kHz ~ 15.0kHz (可根据噪音和温升情况调整)
• 频率设定方式 ：
  • 操作面板电位器/按键
  • 外部模拟电压/电流信号
  • 外部多段速指令
  • PID设定
  • MODBUS通讯
• 制动单元 ： 内置制动单元，可直接连接制动电阻（需外配）

4. 保护功能

• 过流保护 、过压保护 、欠压保护
• 变频器过热保护 、电机过热保护 （通过PTC检测）
• 缺相保护 （输入、输出）
• 短路保护 、接地故障保护
• 过载保护 、外部设备故障保护

5. 通讯功能

• 标准内置 RS485 通讯接口。
• 支持 MODBUS-RTU 通讯协议，便于与PLC、HMI或上位机组网。

6. 物理特性

• 防护等级 ： IP20
• 冷却方式 ： 自然风冷
• 安装方式 ： 壁挂式安装
• 外形尺寸 ： 约 140mm (宽) × 195mm (高) × 150mm (深) （具体请以官方最新手册为准）

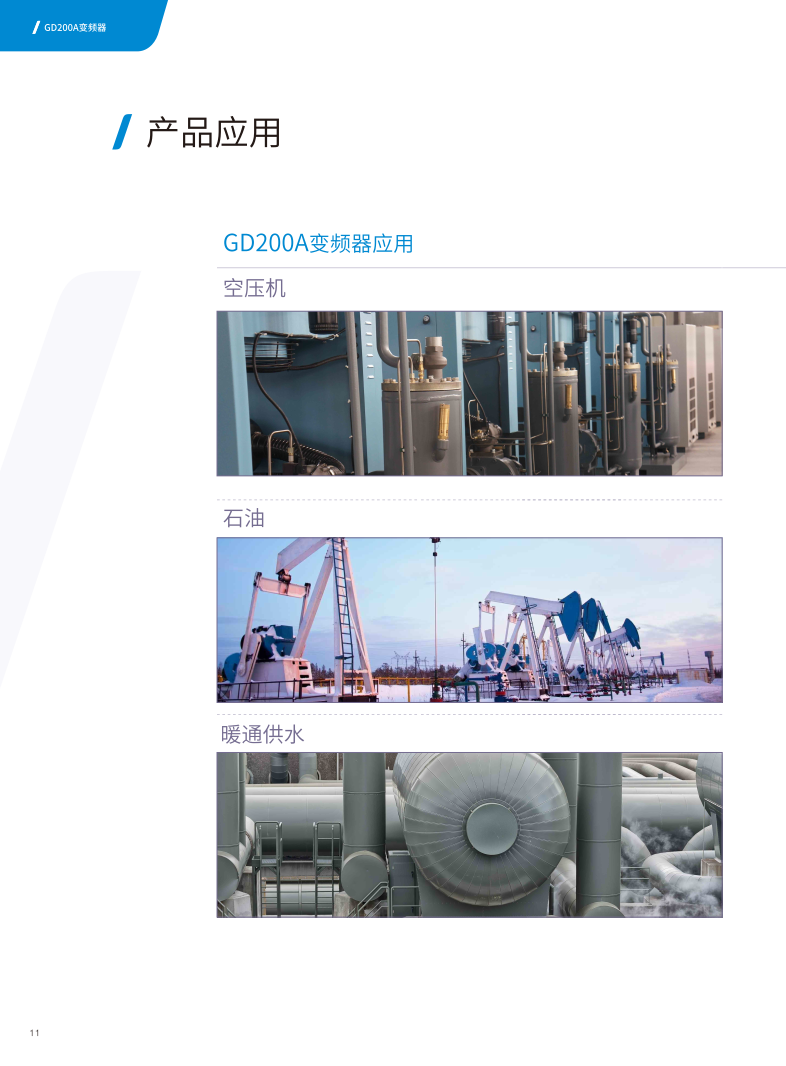

主要应用领域

GD200A系列是真正的“通用型”变频器，非常适合以下设备：

• 风机、水泵类负载（节能效果显著）
• 传送带、输送线
• 搅拌机、混合机
• 包装机械
• 食品制药机械
• 木工机械
• 以及其他各种需要速度控制的通用机械设备。

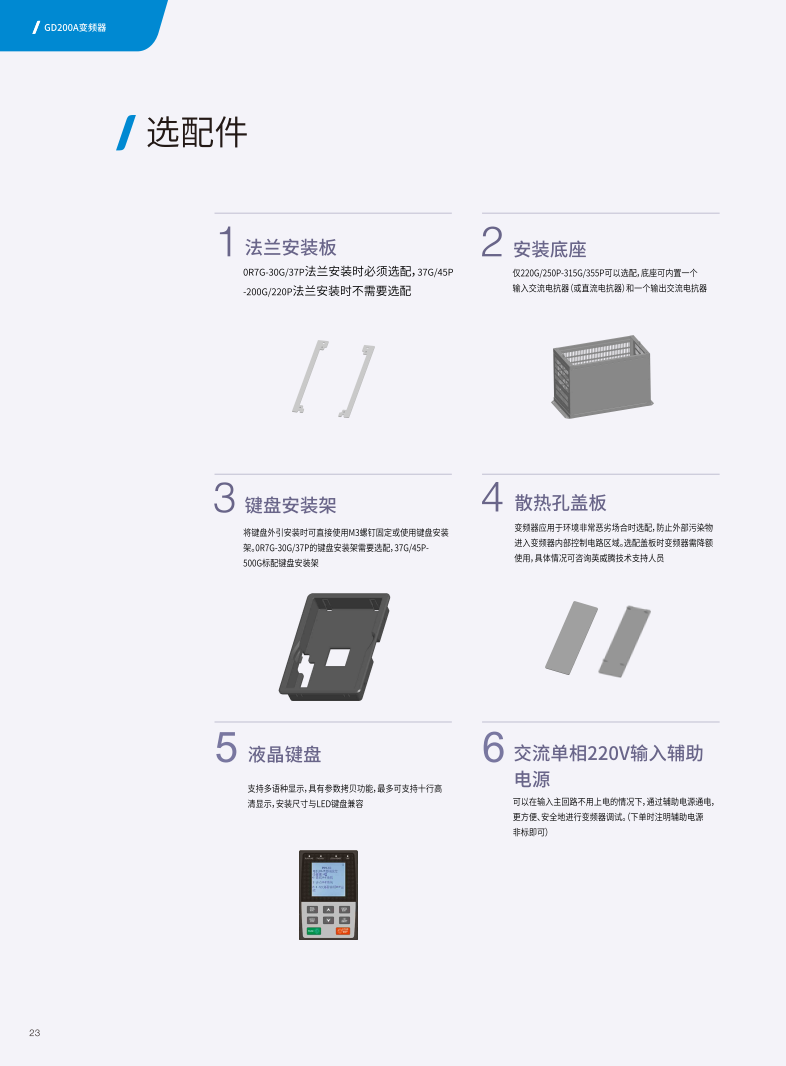

选配件

• 制动电阻 ： 用于快速停车或大惯量负载制动，需要根据实际工况另行选配。
• 操作面板延长线 ： 用于远程安装操作面板。
• 通讯卡 ： 如需PROFIBUS-DP、CANopen等高级总线功能，需选配专用通讯卡。

温馨提示 ： 以上参数基于英威腾公开的通用规格，在实际选型和应用时，
