核心定位：

• GD27 ： 系列代号，Goodrive27系列，是英威腾的轻巧型经济型 变频器。
• 5R5G ： 功率代号，代表 5.5kW 。
• 4 ： 电压等级，代表适用于三相380V 电源。
• B ： 特殊功能代码，在这里代表变频器内置了制动单元 ，这是您特别关注的点。

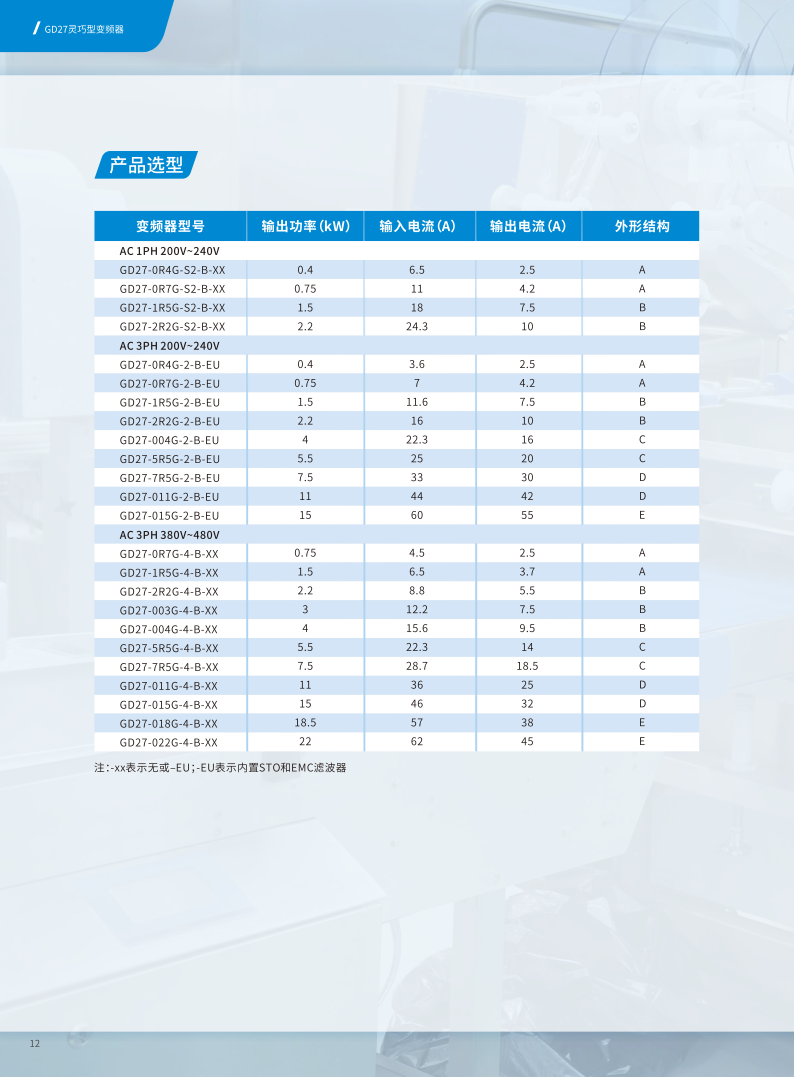

一、 详细技术参数

二、 主要功能特点

作为一款经济型变频器，GD27系列在保证核心功能稳定可靠的同时，具备以下特点：

1. 优异的V/F控制性能 ：

   • 提供多种V/F曲线（直线、多点、平方降转矩等），适用于风机、水泵、通用机械等大多数场合。
   • 自动转矩提升功能，保证电机在低速时的带载能力。
   • 自动电压调整（AVR）功能，在电网波动时能稳定输出。

2. 内置制动单元（关键功能 - “B”的含义） ：

   • 这是型号中“B”的核心含义。它意味着变频器内部已经集成了制动单元 。
   • 作用 ： 当电机处于发电状态时（如重物下放、风机水泵惯性停机），产生的再生能量会回灌到变频器直流母线，导致电压升高。制动单元的作用就是当直流母线电压超过安全阈值时，自动接通外接的制动电阻 ，将这部分再生电能以热能的形式消耗掉，从而保护变频器，并实现快速停机。
   • 使用方法 ： 您需要根据实际工况（制动功率、制动频率）外接一个合适的制动电阻 ，连接到变频器的“P(+)”和“PB”端子上。

3. 丰富的输入/输出端子 ：

   • 数字量输入 ： 多个可编程数字输入端子，用于正转、反转、多段速控制等。
   • 模拟量输入 ： 支持电压/电流信号，用于速度给定或过程控制。
   • 继电器输出 ： 用于指示变频器运行、故障或到达特定频率。

4. 强大的多功能显示与操作 ：

   • 配备LED数码管显示，可显示设定频率、输出频率、电流、电压等参数。
   • 操作面板按键功能丰富，支持电位器调速、按键调速等。
   • 支持参数拷贝功能，便于批量调试和设备维护。

5. 完善的保护功能 ：

   • 提供过流、过压、欠压、过热、缺相、过载等全面的保护功能，保障设备和电机的安全运行。

6. 结构紧凑与易用性 ：

   • “轻巧型”设计，体积小，节省安装空间。

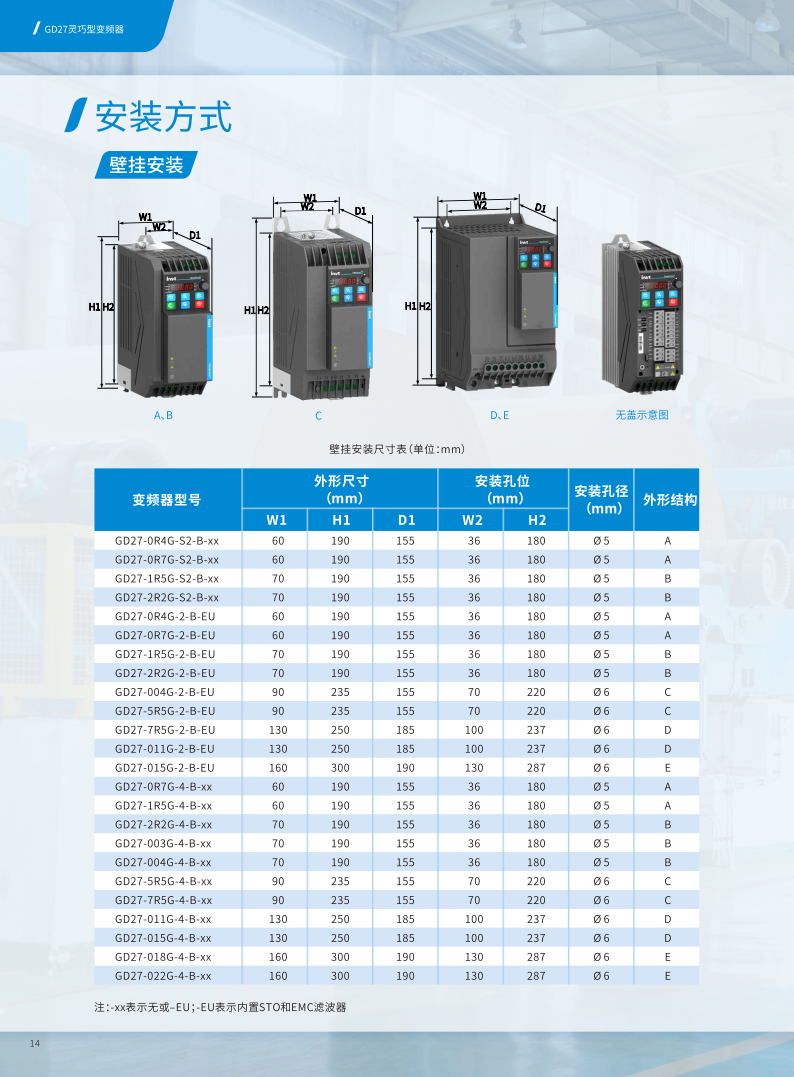

   • 安装接线方便，支持壁挂式安装。
   • 参数设定简单，易于学习和使用，降低了调试门槛。

三、 典型应用场合

得益于其经济性和内置制动单元的特点，GD27-005G-4-B非常适合以下应用：

• 机床设备 ： 车床、铣床、钻床的主轴控制。
• 物料输送 ： 传送带、提升机、升降平台。
• 通用机械 ： 包装机械、食品机械、纺织机械。
• 需要快速停机的场合 ： 由于内置制动单元，可以配合制动电阻实现比自由停车更快的减速停机。

四、 重要注意事项

1. 关于“B”制动功能 ： 请务必记住，“B”只代表内置了制动单元，并不包含制动电阻本身 。您必须根据实际需求（如负载惯量、减速时间）选配并外接合适功率和阻值的制动电阻 ，否则制动功能无法实现。
2. 功率匹配 ： 确保所驱动的电机功率不大于5.5kW，并留有一定的电流余量。
3. 环境要求 ： 注意安装环境的温度、湿度、振动和粉尘情况，确保在规格书规定的范围内使用。
4. 参数设置 ： 在投入使用前，务必根据实际负载和工艺要求，设置正确的电机参数和控制参数（如加减速时间、V/F曲线等）。

总结来说，英威腾GD27-5R5G-4-B是一款性价比极高的5.5kW经济型变频器，其最大的亮点是内置了制动单元，使其在需要快速停机或处理位能性负载的场合中表现出色，为用户节省了额外购买制动单元的成本和安装空间。
