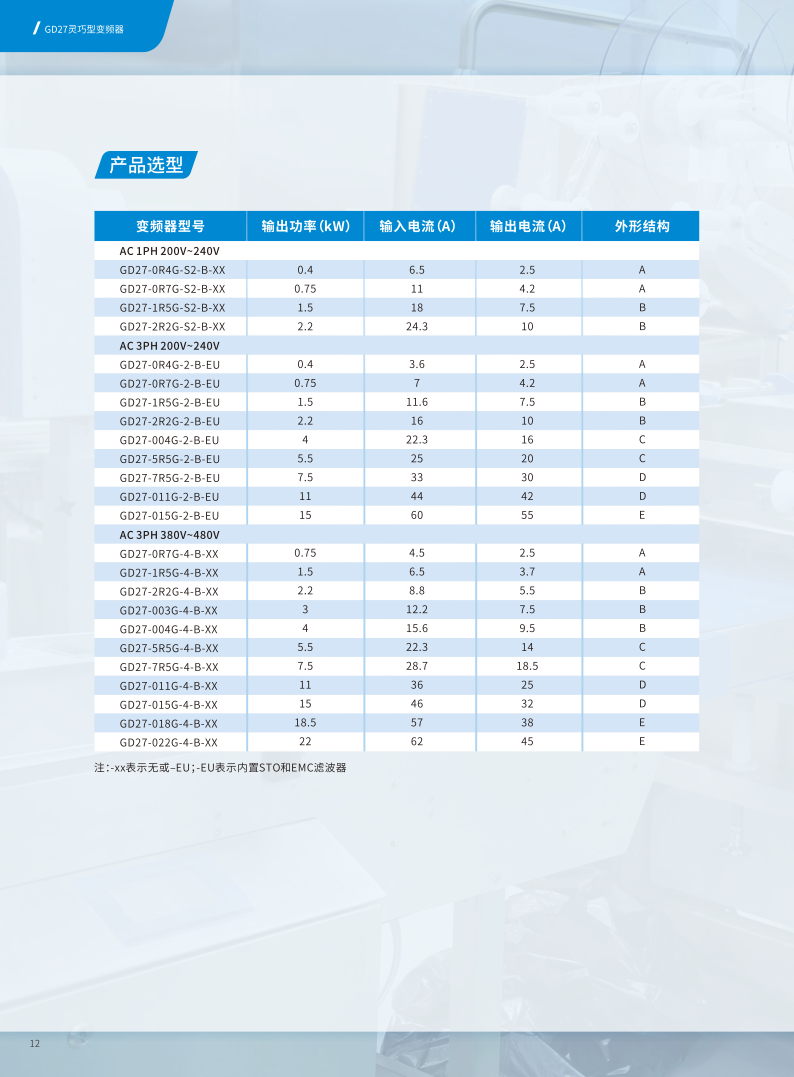

一、详细技术参数

二、主要功能特点

作为一款经济型变频器，GD27在保证核心性能的同时，提供了丰富实用的功能：

1. 卓越的控制性能 ：

   • 无PG矢量控制（SVC） ：即使不加编码器，也能实现高起动转矩（0.5Hz时可达150%以上）和良好的速度控制精度，适用于风机水泵、传送带、机床等大多数通用场合。
   • 多种V/F曲线 ：提供直线、多点、平方降转矩等多种V/F曲线，可灵活适配不同负载类型。

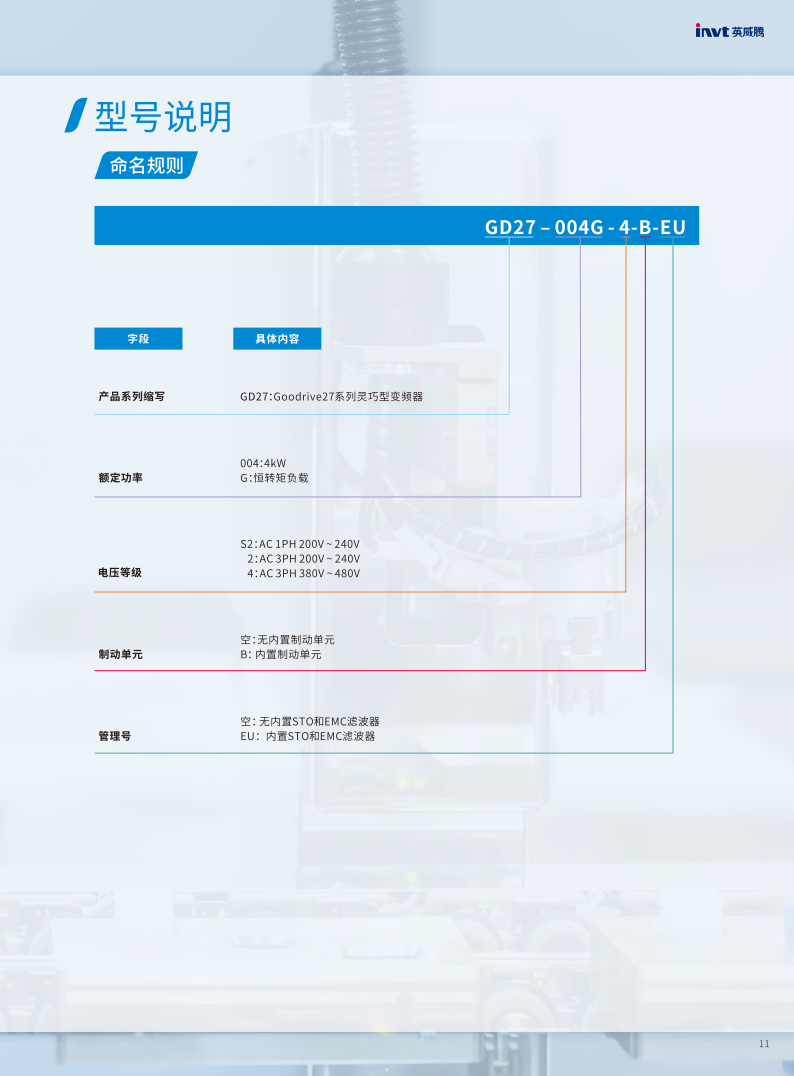

2. 强大的制动能力（型号中“B”的含义） ：

   • 内置制动单元 ：这是“-B”型号的核心。它允许您直接外接制动电阻 。
   • 作用 ：当电机处于发电状态（如急减速、重物下放）时，产生的再生能量会回灌到变频器直流母线，导致电压升高。制动单元的作用就是当电压超过一定阈值时，接通制动电阻，将这部分多余的电能转化为热能消耗掉，从而避免变频器过压保护停机，实现快速、平稳的制动和停车。

3. 丰富的内置功能 ：

   • 多段速运行 ：可预设7段固定速度运行，方便实现简单的流程控制。
   • 自动节能运行 ：在轻负载时，自动优化输出电压，降低电机损耗，达到节能效果。
   • 自动电压调整（AVR） ：当电网电压波动时，能自动维持输出电压的稳定，保证电机平稳运行。
   • 内置PID控制器 ：方便用于压力、流量、温度等过程的闭环控制，无需外接PID控制器。
   • 灵活的输入/输出端子 ：提供多路数字量和模拟量输入输出，可用于连接各种开关、传感器和指示装置。

4. 高可靠性和保护功能 ：

   • 宽电压设计 ：电源电压在380V~440V范围内且有-15%的波动容限，适应能力更强。
   • 全面的保护功能 ：提供过流、过压、欠压、过热、缺相、电机过载等完善的保护功能。

5. 便捷的安装与使用 ：

   • 结构紧凑 ：体积小，适合在紧凑的电控柜内安装。
   • 操作面板友好 ：LED显示，参数拷贝功能，方便批量设置和维护。
   • Modbus通信 ：便于集成到PLC或上位机系统中，实现远程监控和控制。

三、典型应用场合

得益于其经济性和实用性，GD27-1R5G-4-B广泛应用于各种轻工业领域和通用机械，例如：

• 风机、水泵类 ：通过变频控制实现节能和软启停。
• 传送带、输送线 ：实现多段速控制和平稳启动。
• 简易机床设备 ：如钻床、磨床、木工机械等。
• 包装机械 、食品机械 等。
• 任何需要快速制动 或重物下放 的1.5kW三相电机驱动场合（此时必须外配合适功率的制动电阻）。

总结

英威腾 GD27-1R5G-4-B 是一款功能全面、性价比极高的轻巧型变频器。它具备了经济型变频器应有的核心控制功能，其最大的亮点在于内置制动单元（“B”标志） ，使其能够处理需要快速制动的应用场景，而无需用户额外购买和安装独立的制动单元，为用户节省了成本和安装空间。对于1.5kW功率等级的三相电机控制需求，它是一个非常可靠和实用的选择。

注意 ：在使用其制动功能时，请务必根据手册要求选配功率和阻值合适的外部制动电阻 ，并确保其有良好的散热条件。
