 GD20-5R5G-4

首页 > 选型中心 > 变频器 > GD20-5R5G-4

深圳市聚川自动化设备有限公司耕耘自动化行业16年,

变频器 plc 伺服电机 触摸屏(品控专家)!

主营品牌:三菱/台达/威纶通/英威腾/信捷/汇川


选型技术支持

李工:17770457055

1. 主要技术参数

参数类别
规格描述
产品型号
Goodrive20-5R5G-4
额定功率
5.5 kW / 7.5 HP
额定输出电流
13 A(这是关键参数,选型时务必核对电机电流是否小于此值)
额定输入电压
三相 380V ~ 480V (±15%)
输入电源频率
50Hz / 60Hz (±5%)
输出电压
0 ~ 输入电压 (三相 0~380V)
输出频率范围
0.00 ~ 600.00 Hz

2. 控制特性

特性类别
描述
控制方式
1. 开环矢量控制 (SVC)
2. V/F控制
速度控制范围
1:100(在开环矢量控制下)
速度控制精度
±0.5% (无PG矢量控制)
转矩控制精度
±5% (无PG矢量控制)
启动转矩
0.5 Hz / 150%额定转矩 (在开环矢量控制下)
过载能力
150% 额定电流 1分钟;180% 额定电流 10秒
频率设定分辨率
数字设定:0.01Hz; 模拟设定:0.1% (最大频率)

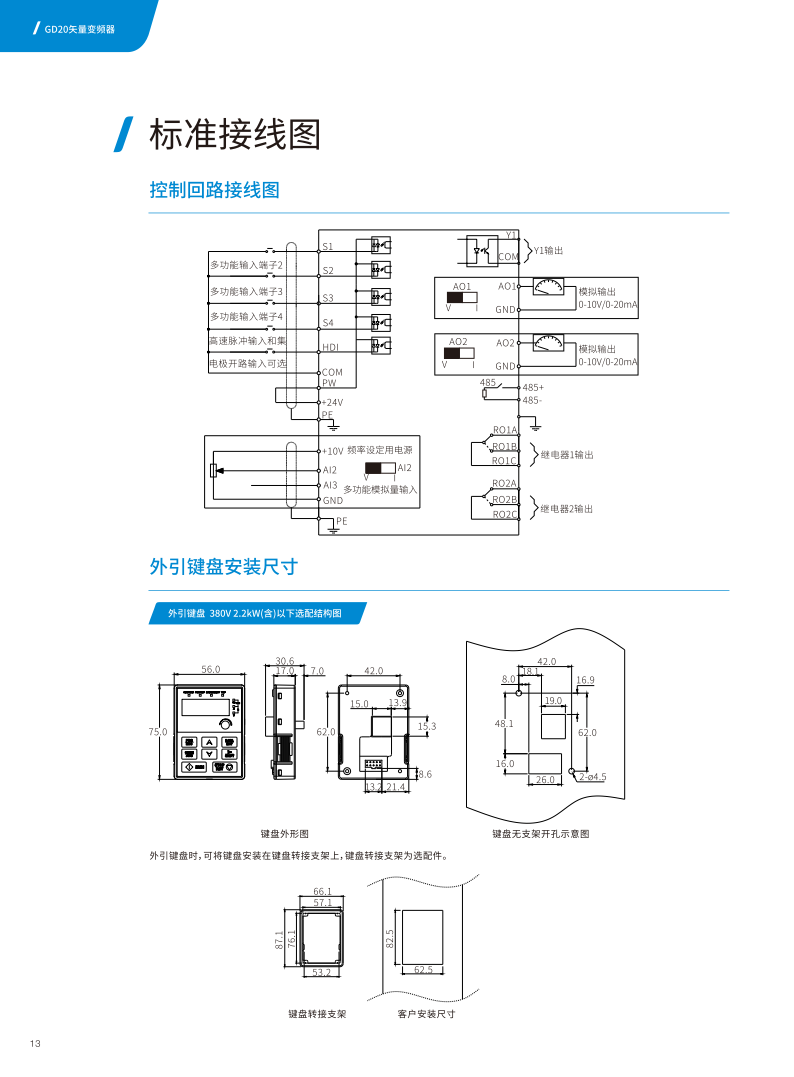

3. 输入输出端子

类型
功能
数字量输入
3个可编程数字输入端子 (DII~DI3),支持PNP和NPN接线
模拟量输入
1个AI1: 010V / 020mA 可切换
1个AI2: 0~10V
继电器输出
1个可编程继电器输出 (RO1A, RO1B, RO1C),容量:250VAC/2A
模拟量输出
1个可编程模拟输出 (AO1): 010V 或 020mA
脉冲输出
支持

4. 保护功能

  • 过流保护 过压保护 欠压保护 过热保护 缺相保护 (输入/输出)、电机过载保护 短路保护 等。

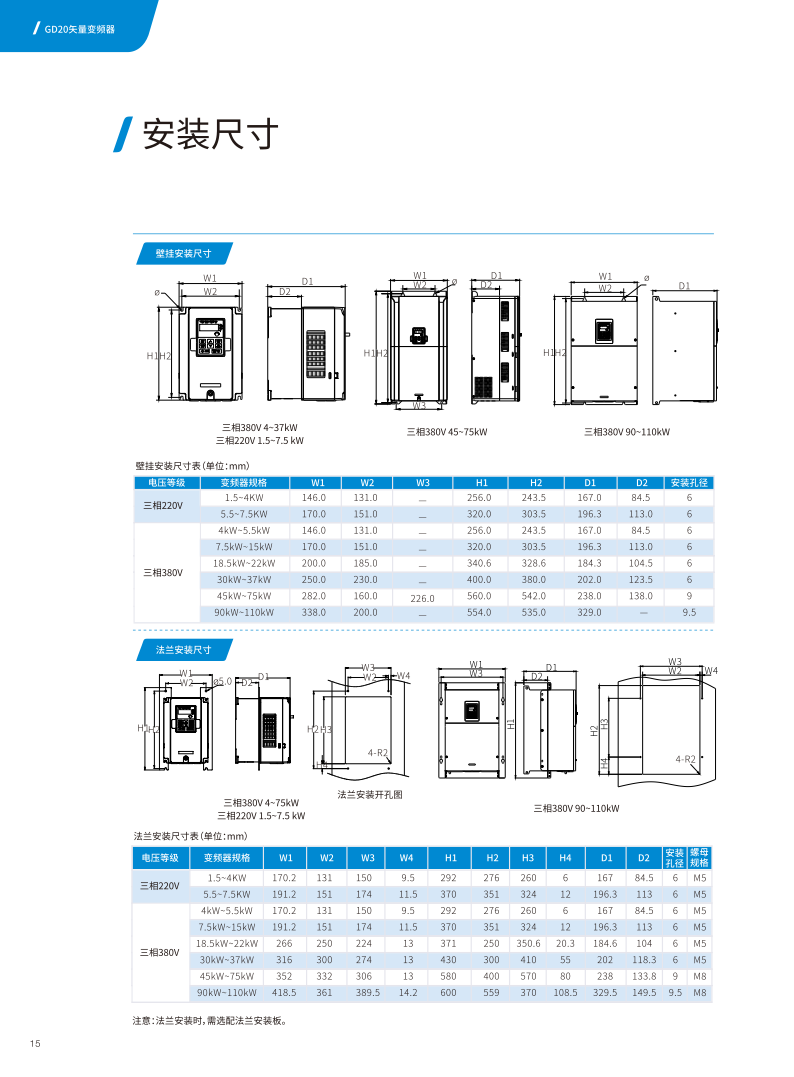

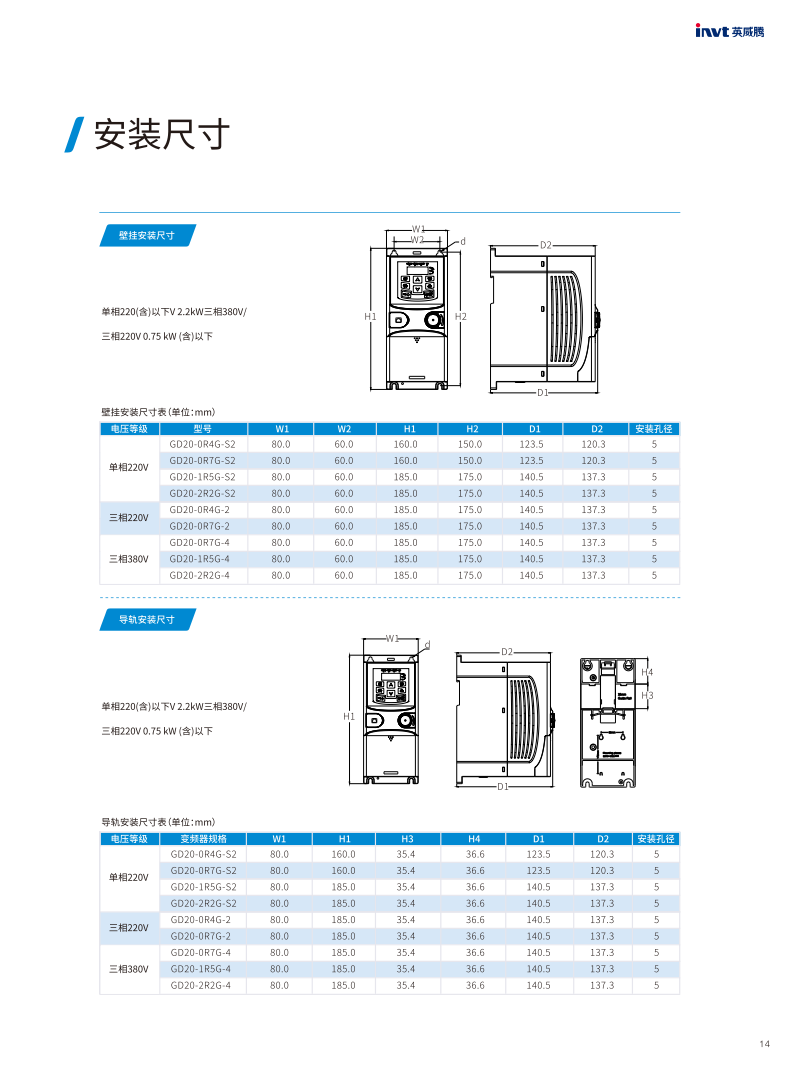

5. 外观与物理规格

参数
规格
防护等级
IP20
冷却方式
强制风冷
安装方式
壁挂式安装
尺寸 (宽×高×深)
155mm × 195mm × 165mm(请以官方最新手册为准)
净重
约 2.0 kg

主要特点与应用

  • 高性能与稳定性 :采用先进的无PG矢量控制技术,能提供优异的启动转矩和稳速精度,适用于对动态响应有一定要求的场合。
  • 通用性强 :广泛应用于风机、水泵、空压机、传送带、搅拌机、注塑机等各类通用机械设备。
  • 易于使用 :内置常用的PID功能、多段速运行、自动电压调整(AVR)、瞬时停电再启动等功能,方便用户快速设置和应用。
  • 结构紧凑 :体积小巧,节省控制柜内的安装空间。

选型与使用注意事项

  1. 电机匹配 :确保所驱动的三相异步电机功率不超过5.5kW,并且电机的额定电流应小于变频器的额定输出电流(13A)。
  2. 电源匹配 :确认现场电源为三相380V。
  3. 制动单元 :如果需要快速停车或负载有较大惯量(如提升设备),GD20系列可能需要外接制动单元和制动电阻。
  4. EMC滤波器 :在电磁干扰要求严格的场合,可能需要外接EMC滤波器。
  5. 安装环境 :请安装在通风良好、无腐蚀性气体、无导电粉尘、湿度适宜的环境中。

建议 :在实际购买和使用前,建议您技术及时沟通(李工:17770457055) ,以获取最准确、最完整的接线图、参数说明和故障代码信息。
