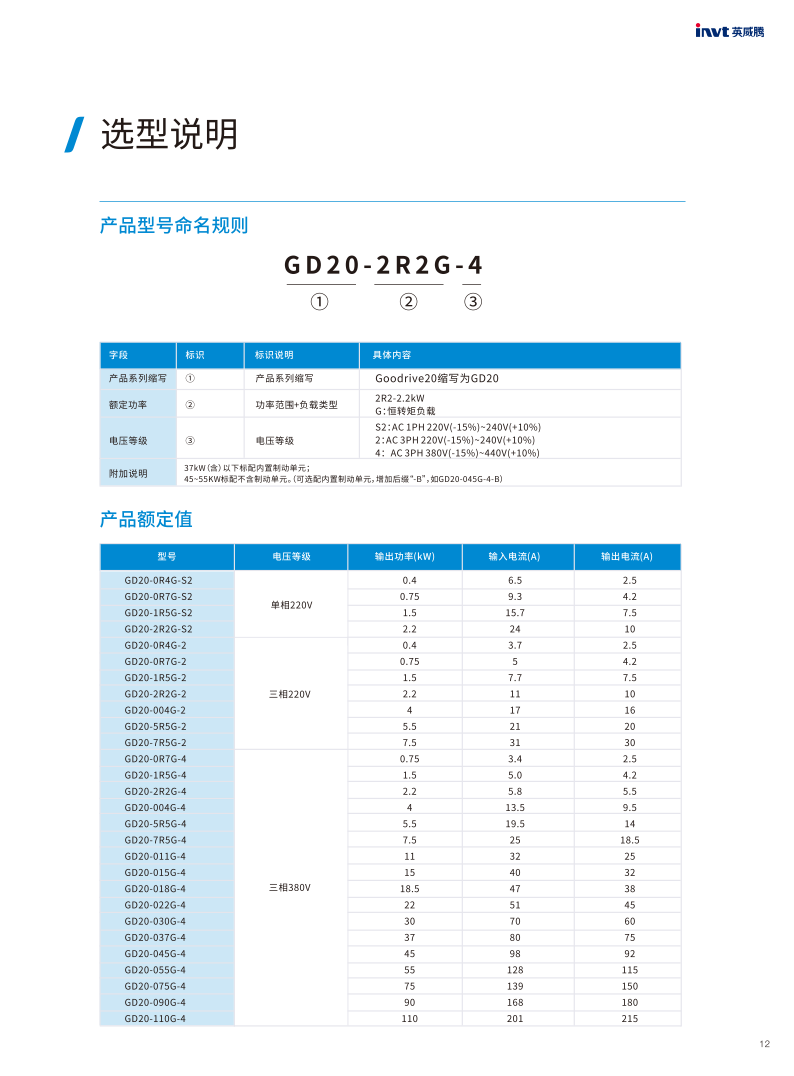

核心电气参数

技术规格与功能特点

1. 控制特性

• 控制方式 ：
  • 开环矢量控制 (SVC)
  • V/F 控制
• 速度控制范围 ： 1：100 (SVC 模式)
• 速度控制精度 ： ±0.5% (无PG矢量控制)
• 转矩控制 ： 支持转矩控制模式
• 启动转矩 ： 0.5Hz 时可输出150% 额定转矩 (SVC模式)
• 调速比 ： 1：10 (V/F 控制)

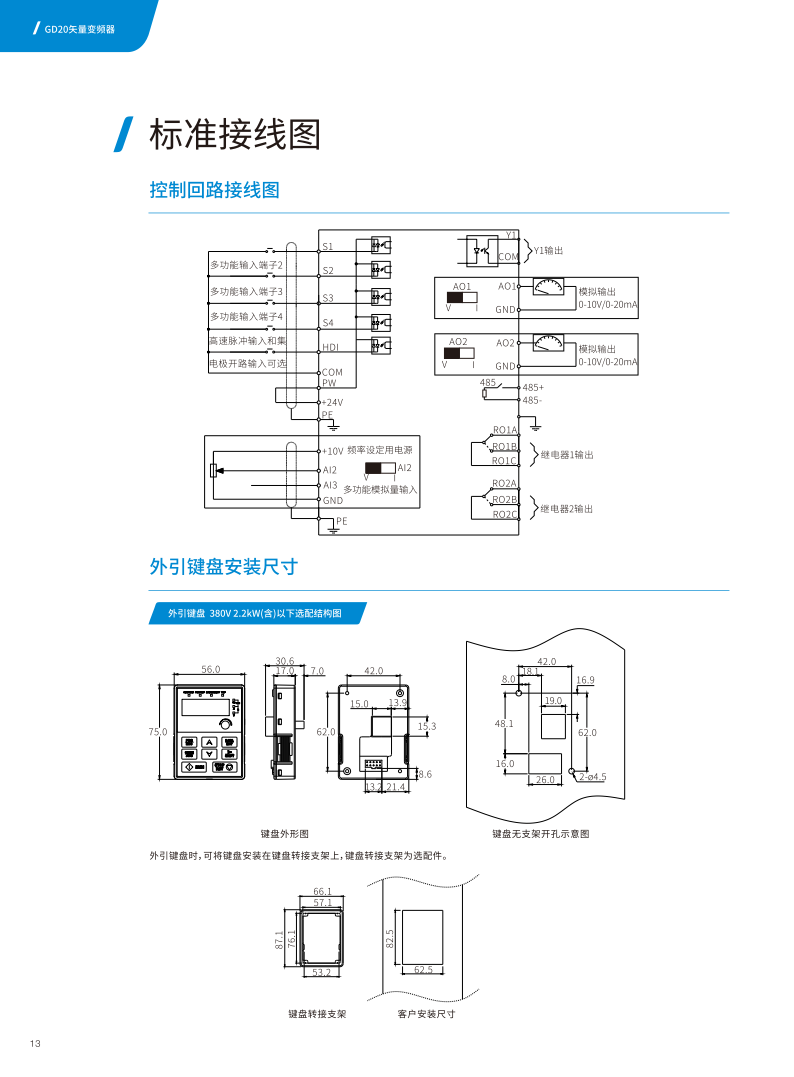

2. 输入/输出端子

• 数字输入端子 ： 3个可编程数字输入端子 (DII ~ DI3)， 支持PNP和NPN接线
• 模拟量输入端子 ：1个 AI1： 010V / 0 20mA 可切换 1个 AI2： 0~10V
• 继电器输出端子 ： 1个 (RO1A, RO1B, RO1C)， 触点容量： 250VAC/1A (阻性负载)
• 模拟量输出端子 ： 1个 (AO1)， 可编程为 010V 或 0 20mA

3. 操作与显示

• 操作面板 ： 标配LED数码管显示操作面板
• 显示功能 ： 可显示设定频率、输出频率、输出电流、输出电压、PID设定值、反馈值等众多参数。
• 按键功能 ： RUN、STOP/RESET、PRG、UP、DOWN、移位键。

4. 保护功能

• 过流保护 ： 支持硬件和软件多重过流保护。
• 过压保护 ： 直流母线过压保护。
• 欠压保护 ： 直流母线欠压保护。
• 过热保护 ： 逆变模块过热保护。
• 缺相保护 ： 支持输入缺相和输出缺相保护。
• 过载保护 ： 电子热继电器保护电机。
• 外部故障保护 ： 通过端子输入。
• 短路保护 ： 输出对地短路和相同短路保护。

5. 环境规格

• 防护等级 ： IP20
• 冷却方式 ： 自然冷却 (4KW及以下机型通常无风扇)
• 安装场所 ： 室内， 无腐蚀性气体、易燃易爆气体、粉尘及油污。
• 环境温度 ：运行： -10°C ~ +40°C (超过40°C需降额使用)储存： -20°C ~ +60°C
• 湿度 ： 5% ~ 95% RH， 无凝露。
• 海拔高度 ： 低于1000米。 超过1000米需降额使用。

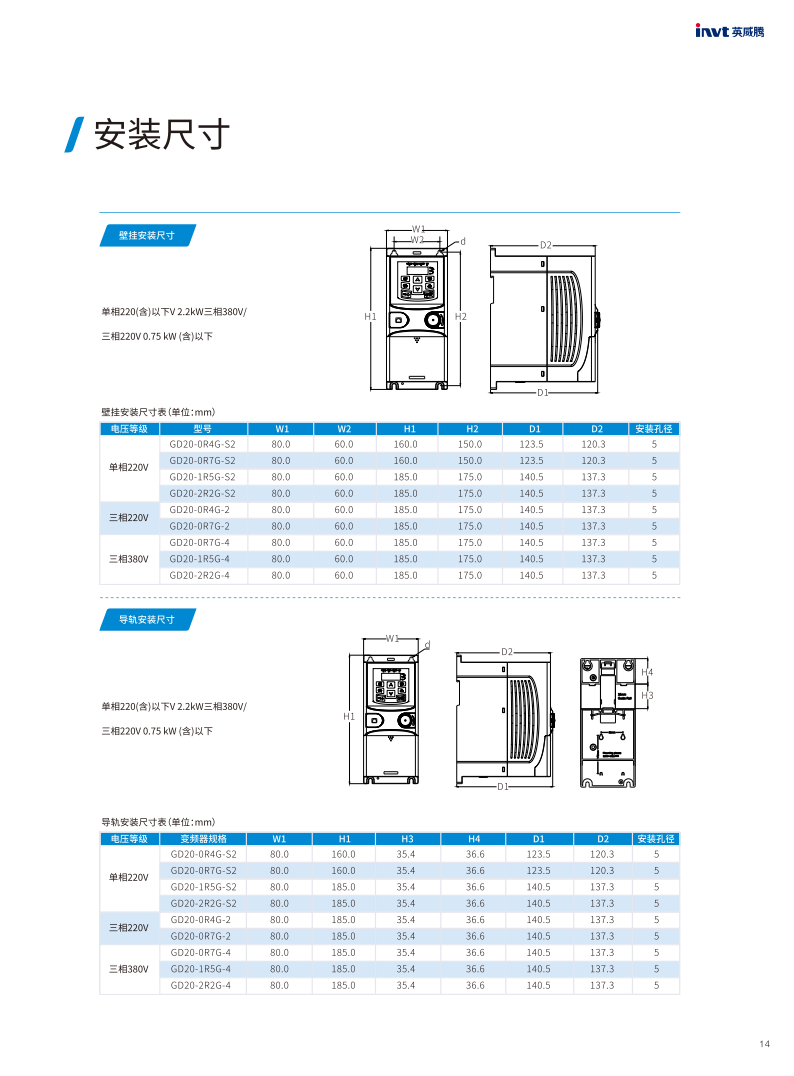

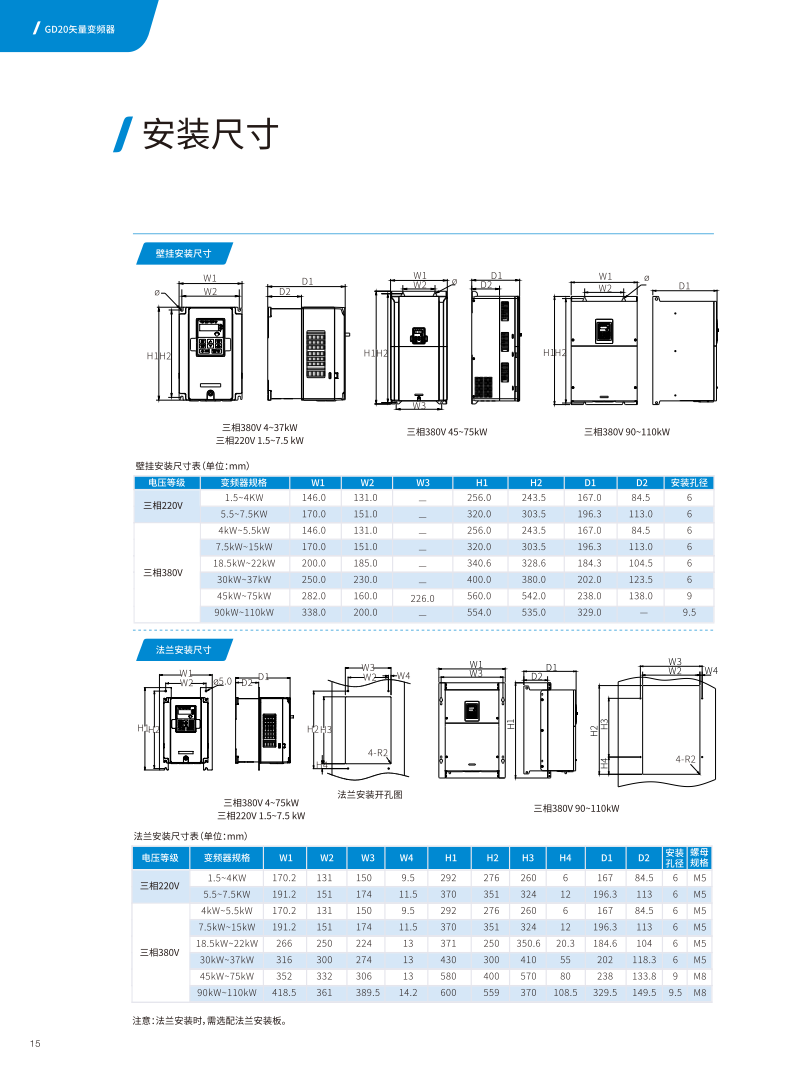

6. 物理尺寸与安装

• 外形尺寸 ： 请参考官方手册， 通常为紧凑型设计。 大致尺寸（高×宽×深）约为： 180mm × 78mm × 165mm (此数据为常见尺寸，请以实物或手册为准)。
• 安装方式 ： 壁挂式安装。
• 重量 ： 约 1.2 kg。

典型应用

GD20-004G-4 适用于需要4KW动力驱动的各种场合，例如：

• 风机、水泵节能控制
• 传送带、输送线
• 搅拌机、混合机
• 包装机械
• 食品加工机械
• 木工机械
• 陶瓷机械

重要提示

1. 选型确认 ： 在购买和安装前，请务必根据您的电机铭牌参数（功率、电压、电流）确认此变频器型号是否匹配。
2. 官方手册 ： 以上参数基于公开资料整理，最准确和完整的信息请参考 《英威腾 Goodrive20 系列变频器用户手册》 。
3. 安装调试 ： 变频器的安装、配线和参数设置应由专业电气工程师完成，确保安全可靠。
4. EMC/滤波 ： 在电磁干扰敏感的环境中，可能需要加装输入/输出电抗器或EMC滤波器。
