详细技术参数表

主要特点与应用领域

• 高性能与稳定性： 采用开环矢量控制技术，提供优异的低速转矩性能和动态响应，能满足大多数工业应用的需求。

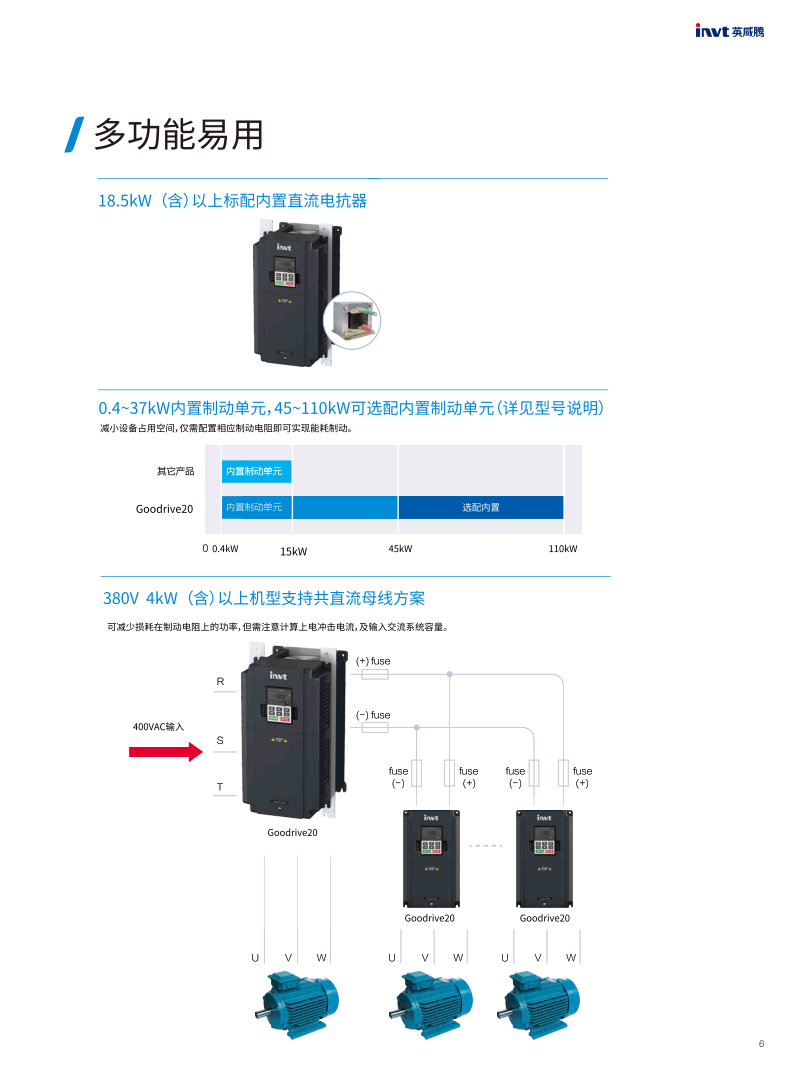

• 内置制动单元： 对于4KW这个功率等级，内置制动单元非常实用，可以直接外接制动电阻，节省成本和安装空间，适用于需要快速停车的场合（如机床、升降设备等）。
• 易于使用： 操作面板功能明确，参数设置简单。支持多种通讯选件卡（如Modbus-RTU、PROFIBUS-DP等），便于集成到自动化系统中。
• 坚固耐用： 采用 Robust 设计，能适应工业环境下的电压波动和粉尘环境。

典型应用：

• 机床设备（车床、铣床、钻床等）
• 物料输送系统（传送带、提升机等）
• 纺织、包装、造纸机械
• 风机、水泵（通过PID功能实现节能控制）
• 食品、化工等行业的通用机械设备

选型与使用注意事项

1. 电机匹配： 确保所驱动的三相异步电机功率不超过4kW。如果电机长期重载运行，建议选择大一档的变频器（如5.5kW）。
2. 制动电阻： 虽然内置了制动单元，但制动电阻需要根据实际工况（如负载惯量、减速时间）另行选配和安装 。
3. 输入电源： 务必确认现场电源为三相220V ，不能直接接入国内常见的三相380V电网，否则会损坏设备。在某些地区，可能需要通过变压器将380V变为220V。
4. 散热： 安装时应保证周围有足够的空间（通常上下左右各留100mm以上），以确保通风良好，避免因过热而保护停机。
5. 电磁干扰： 建议在输入输出侧加装电抗器（特别是长线传输时），以抑制谐波干扰。

建议： 在进行安装和参数设置前，请务必查阅英威腾官方提供的GD20系列用户手册 ，以获取最准确、最完整的信息和安全指导。
