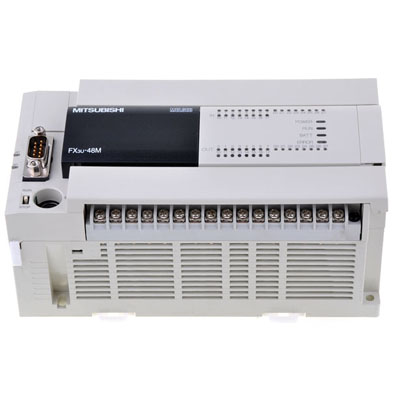

FX3U-48MT/ES-A图片三菱PLC 24入/24出晶体管漏型FX3U-48MT/ES-A产品规格
 [电源规格]
 . 电源电压：AC100~240V
 . 电压允许范围：AC85~264V
 . 定格频率：50/60Hz
 . 瞬间断电范围：在10ms以内发生瞬间停电时，将不会影响本体运行。
 . 电源保险丝:AC250V 5A
 . 冲击电流：最大30A(5ms以下/AC100V)、最大65A(5ms以下/AC200V)
 . 电量消耗：40W
 . DC24V附加电源:16~32 400mA以下,48~128 600mA以下
 . DC5V内置电源：500mA以下
 [输入规格]
  . 输入点数： 24点
  . 输入连接形状：可拆卸式端子排(M3螺栓)
  . 输入方式：漏型/源型
  . 输入信号电压：DC24V±10%
  . 输入阻抗：3.9kΩ(X000~X005),3.3kΩ(X006,X007)
  . 输入信号电流：6mA/DC24V(X000~X005),7mA/DC24V(X006,X007)
  . 输入灵敏度电流：3.5mA埲忋(X000~X005),4.5mA埲忋(X006,X007)
  . OFF输入灵敏度电流：1.5mA以下
  . 输入响应时间：约10ms
  . 输入信号形式
    漏型输入时：无电压触点输入，NPN开路集电极晶体管
    源型输入时：无电压触点输入，PNP开路集电极晶体管
  . 输入电路绝缘：光耦合器绝缘
  . 输入动作表示：光耦合器驱动时LED亮灯

 [晶体管输出规格]
  . 输出点数：24点
  . 输出连接形状：可拆卸式端子排(M3螺栓)
  . 输出形式：晶体管/漏型输出
  . 外部电源：DC5~30V以下
  . 最大电阻负载：0.5A/1点
    ----输出1点/公共端:0.5A以下
    ----输出4点/公共端:0.8A以下
    ----输出8点/公共端:1.6A以下
  . 最大感性负载：12W/DC24V
  . 开路漏电流 ：0.1mA以下/DC30V
  . ON电压：1.5V以下
  . 响应时间：OFF->ON/ON->OFF Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/200mA以上(DC24V)
  . 电路绝缘：光耦隔离
  . 动作显示：光耦驱动时面板上的LED灯亮
